CUT 61er Serie Technische Daten

Software 61er Serie

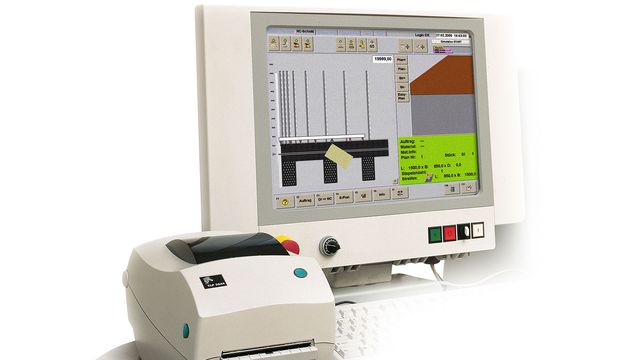

hh 61er software1 hh 61er software2 hh 61er software3

Das leistungsstarke Softwarepaket für große HOLZ-HER Industriesägen

Die Steuerung bestimmt entscheidend das Leistungsvermögen einer modernen Druckbalkensäge. Bei der CUT Serie übernehmen die Steuerung CUTCONTROL 2 und die vorinstallierten Softwarepakete EASY-PLAN und OPTI-CUT diese Rolle.

Großer 19"-Monitor serienmäßig (Touchscreen optional), eindeutig zugeordnete, große Buttons, Bearbeitung von Absolut-, Serien- oder Formatschnitten mit integriertem Nuten möglich.
OPTI-CUT und EASY-PLAN-Optimierungssoftware ab Werk vorinstalliert.
Prioritätenvergabe einzelner Aufträge jederzeit möglich, Auftragsprogrammierung parallel zum Zuschnitt.

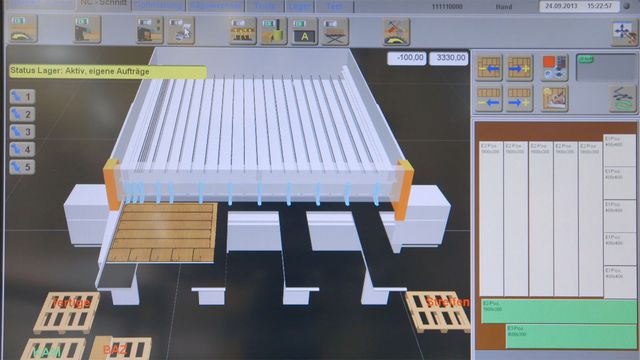

Beim NC-Schnitt grafische 3D-Bedienoberfläche für intuitive Bedienung und Maschinenablauffunktion.
Programmgesteuerte Vermaßung der Referenzmaße beim Sägeblattwechsel.
Informationsanzeige mit Angabe der Laufmeter von Haupt- und Vorritzsäge.
Individuelle Anpassung der Funktions- und Parametereinstellungen.

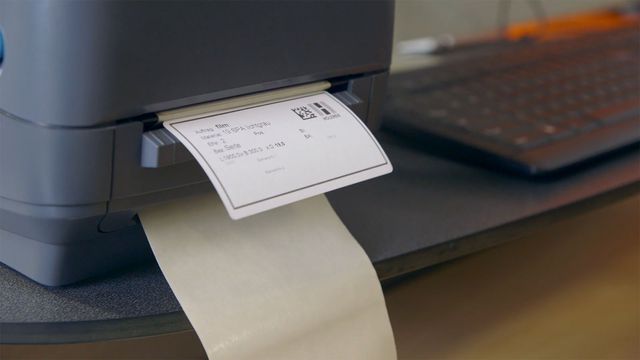

Etiketten-Drucker (Option) für Barcodelabel
(auch Data Matrix Barcode inkl. Softwaremodul zur Label-Erstellung).

Medien und Downloads 61er Serie

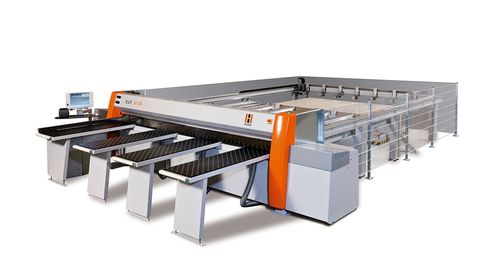

Technische Daten 6120 Lift

	6120 Lift	Optionen
Antriebe Grundmaschine
Schnittlänge x Schnittbreite (mm)	4 400 x 4 800
Max. Sägeblattüberstand (mm)	82

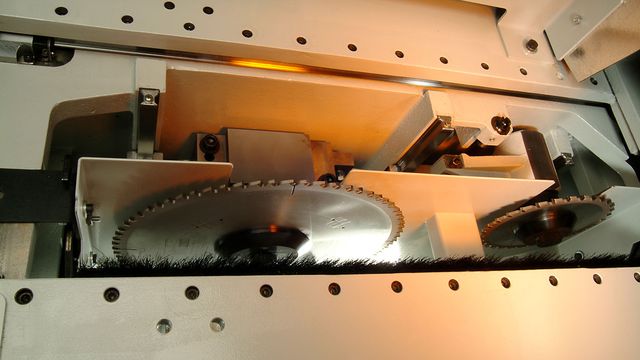

Sägeaggregat
Motorleistung (kW)	11,0
ø Sägeblatt (mm)	350 x 4,4 x 30
Umdrehung (min-1)	1 000 - 4 070	1 000 - 5 000
Vorritzaggregat
Motorleistung (kW)	2,2
ø Sägeblatt (mm)	180 x 4,4/5,4 x 30
Umdrehung (min-1)	1 000 - 5 400	1 000 - 6 500
Postformingsägeaggregat
Motorleistung (kW)		2,2
ø Sägeblatt (mm)		280 x 4,4/3,0 x 30
Umdrehung (min-1)
Sägewagen
Vorschubgeschwindigkeit (m/min)	0 - 100
Rücklaufgeschwindigkeit (m/min)	130
Breitenanschlag
Vorschubgeschwindigkeit (m/min)	0 – 25 (stufenlos)
Rücklaufgeschwindigkeit (m/min)	100

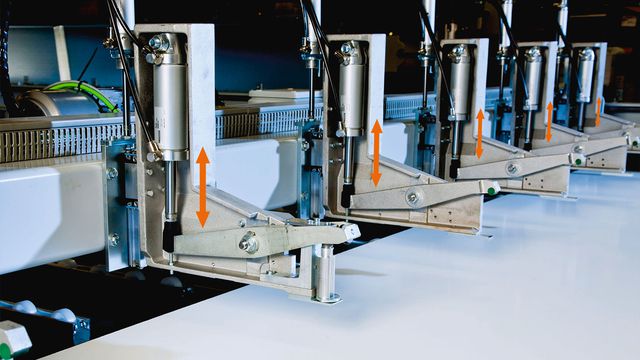

Werkstückspannzangen
Öffnungsmaß der Spannzange	130
Schnittlänge 4 400 mm	7 Stück	max. 3 zusätzliche

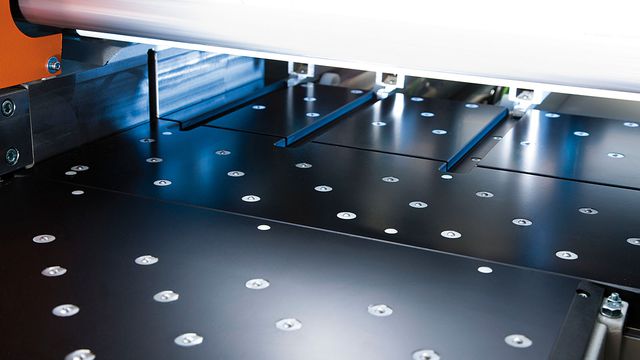

Luftkissentische
Schnittlänge 4 400 mm	3 Stück	1 / 2 zusätzliche Luftkissentische 1 800 / 2 400 mm
Bedienung und Steuerung	Steuerung CUTCONTROL 2, 19"TFT Display, Windows Betriebssystem	19" Touchscreen
Optimierungssoftware	EASY-PLAN, OPTI-CUT	OPTI-BASE, OPTI-PRO

	Technische Daten
Gewicht (kg)	5 000 - 6 700
Druckluft
Anschlussleistung (bar)	6
Luftverbrauch NL/Schnittzyklus	32
Absaugung
ø Anschluss Grundmaschine (mm)	1 x 120
ø Anschlüsse Druckbalken (mm)	3 x 120 mm
Absaugleistung (m³/h)	4 500 m³/h
Luftgeschwindigkeit (m/s)	30 m/s
* Die technischen Daten stellen Richtwerte dar. Änderungen von Konstruktionen und Ausstattung vorbehalten, da HOLZ HER Maschinen ständig weiterentwickelt werden.

Bilder 61er Serie

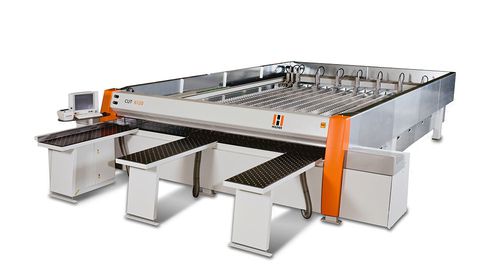

Technische Daten 6120 dynamic

	6120 Dynamic	Optionen
Antriebe Grundmaschine
Schnittlänge x Schnittbreite (mm)	3 900 x 6 500 4 400 x 6 500
Max. Sägeblattüberstand (mm)	82
Sägeaggregat
Motorleistung (kW)	11,0
ø Sägeblatt (mm)	350 x 4,4 x 30
Umdrehung (min-1)	1 000 - 4 070	1 000 - 5 000
Vorritzaggregat
Motorleistung (kW)	2,2
ø Sägeblatt (mm)	180 x 4,4/5,4 x 30
Umdrehung (min-1)	1 000 - 5 400	1 000 - 6 500
Postformingsägeaggregat
Motorleistung (kW)		2,2
ø Sägeblatt (mm)		280 x 4,4/3,0 x 30
Umdrehung (min-1)
Sägewagen
Vorschubgeschwindigkeit (m/min)	0 - 100
Rücklaufgeschwindigkeit (m/min)	130
Breitenanschlag
Vorschubgeschwindigkeit (m/min)	0 – 25 (stufenlos)
Rücklaufgeschwindigkeit (m/min)	100
Werkstückspannzangen
Öffnungsmaß der Spannzange	130
Schnittlänge 3 900 mm	6 Stück	max. 2 zusätzliche
Schnittlänge 4 400 mm	6 Stück	max. 3 zusätzliche
Luftkissentische
Schnittlänge 4 400 mm	3 Stück	1 / 2 zusätzliche Luftkissentische 1 800 / 2 400 mm
Bedienung und Steuerung	Steuerung CUTCONTROL 2, 19"TFT Display, Windows Betriebssystem	19" Touchscreen
Optimierungssoftware	EASY-PLAN, OPTI-CUT	OPTI-BASE, OPTI-PRO

	Technische Daten
Gewicht (kg)	5 000 - 6 700
Druckluft
Anschlussleistung (bar)	6
Luftverbrauch NL/Schnittzyklus	32
Absaugung
ø Anschluss Grundmaschine (mm)	1 x 120
ø Anschlüsse Druckbalken (mm)	3 x 120 mm
Absaugleistung (m³/h)	4 500 m³/h
Luftgeschwindigkeit (m/s)	30 m/s
* Die technischen Daten stellen Richtwerte dar. Änderungen von Konstruktionen und Ausstattung vorbehalten, da HOLZ HER Maschinen ständig weiterentwickelt werden.
