Technische Daten 6220 Performance
Technische Daten in der Übersicht
| 6220 Performance | Optionen | |
|
Antriebe Grundmaschine |
||
| Schnittlänge x Schnittbreite (mm) | 3 300 x 3 150 4 300 x 3 150 5 900 x 3 150 |
|
| Max. Sägeblattüberstand (mm) | 130 | |
|

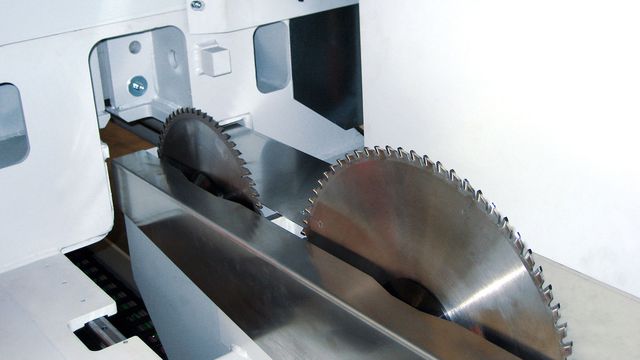

Sägeaggregat |
||
| Motorleistung (kW) | 18,0 | 21 / 25 |
| ø Sägeblatt (mm) | 430 x 4,4 x 30 | |
| Umdrehung (min-1) | 1 000 - 3 570 | 1 000 - 4 400 |
|
Vorritzaggregat |
||
| Motorleistung (kW) | 2,2 | 3,0 |
| ø Sägeblatt (mm) | 180 x 4,4/5,4 x 30 | |
| Umdrehung (min-1) | 1 000 - 5 500 | 1 000 - 5 500 |
|
Postformingsägeaggregat |
||
| Motorleistung (kW) | 3,0 | |
| ø Sägeblatt (mm) | 280 x 4,4/3,0 x 30 | |
| Umdrehung (min-1) | 4 800 min-1 | |
|
Sägewagen |
||
| Vorschubgeschwindigkeit (m/min) | 0 - 100 | |
| Rücklaufgeschwindigkeit (m/min) | 150 | |
|
Breitenanschlag |
||
| Vorschubgeschwindigkeit (m/min) | 0 – 25 (stufenlos) | |
| Rücklaufgeschwindigkeit (m/min) | 100 | |
|

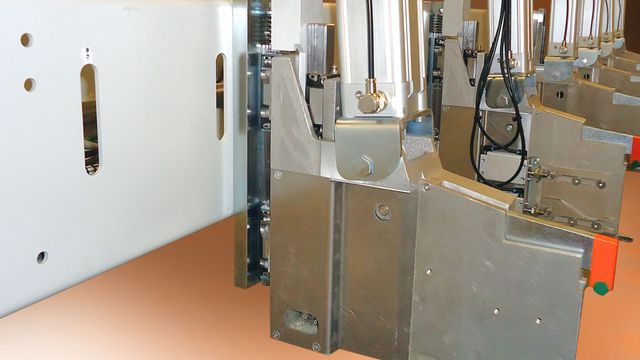

Werkstückspannzangen |
||

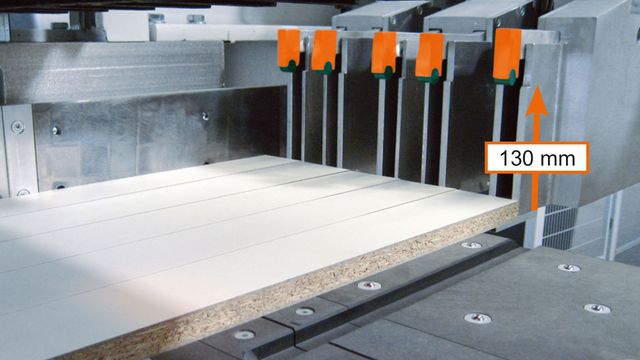

| Öffnungsmaß der Spannzange | 130 | |
| Schnittlänge 3 300 mm | 6 Stück | max. 2 zusätzliche |
| Schnittlänge 4 300 mm | 7 Stück | max. 3 zusätzliche |
| Schnittlänge 5 900 mm | 9 Stück | max. 3 zusätzliche |
|

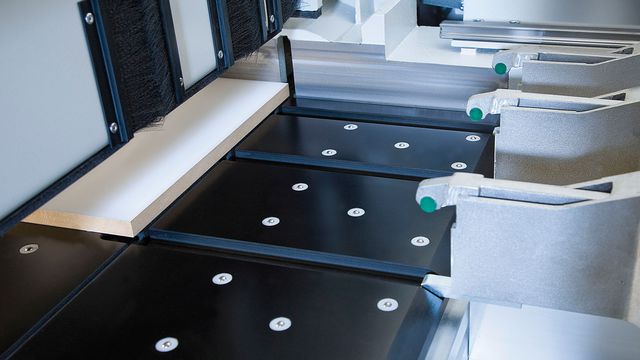

Luftkissentische |
||
| Schnittlänge 4 400 mm | 3 Stück | 1 / 2 zusätzliche Luftkissentische 1 800 / 2 400 mm |
|
Bedienung und Steuerung |
Steuerung CUTCONTROL 2, 19"TFT Display, Windows Betriebssystem |
19" Touchscreen |
|
Optimierungssoftware |
EASY-PLAN, OPTI-CUT | OPTI-BASE, OPTI-PRO |
| Technische Daten | |
|
Gewicht (kg) |
6 100 - 8 000 |
|
Druckluft |
|
| Anschlussleistung (bar) | 6 |
| Luftverbrauch NL/Schnittzyklus | 32 |
|
Absaugung |
|
| ø Anschluss Grundmaschine (mm) | 1 x 160 |
| ø Anschlüsse Druckbalken (mm) | 3 x 120 mm |
| Absaugleistung (m³/h) | 4 000 m³/h |
| Luftgeschwindigkeit (m/s) | 30 m/s |
| * Die technischen Daten stellen Richtwerte dar. Änderungen von Konstruktionen und Ausstattung vorbehalten, da HOLZ HER Maschinen ständig weiterentwickelt werden. |
|
