Technische Daten in der Übersicht
| 7225 - 5-Achsen | Optionen | |
| Umfräsmaße in X-Richtung (mm) |
3620 | 4520 | 5420 | 6320 | 7220 | |
| Umfräsmaße in Y-Richtung (mm) |
1600 | |
| Verfahrweg in Z-Richtung (mm) |
565 | |
| Bearbeitungshöhe in Z-Richtung (mm) |
300 | |

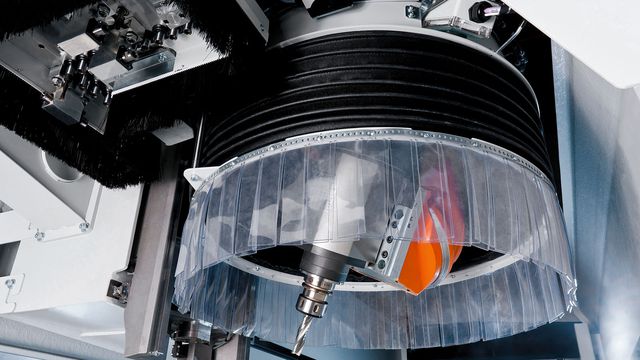

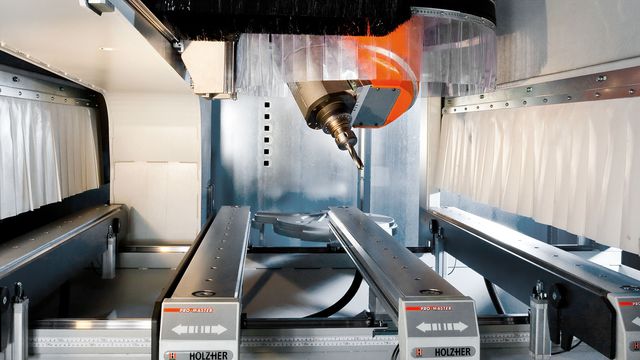

| Fräsaggregat | 12 kW 5-Achs-Kopf kardanisch (stufenlos regelbar), Flüßigkeitskühlung, 1000 – 24 000 min-1 |
17 kW 5-Achskopf mit PRO-TORQUE Technologie, Flüßigkeitskühlung, 1000 – 24 000 min-1 |
| Vektorgeschwindigkeit | 142 m/min | |
| Schutzeinrichtung | 3-Feld Trittmatte (Pendelbearbeitung) | Sicherheits-Bumper |

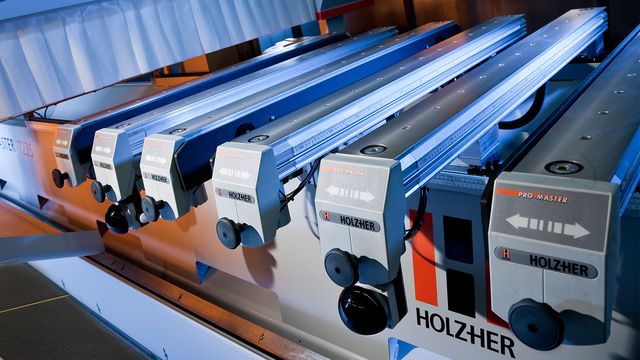

| Werkstückauflage | 6 Konsolen, 8 Anschläge, 4 Beschickungshilfen | Maschinentisch X-Move; Vario Tisch |

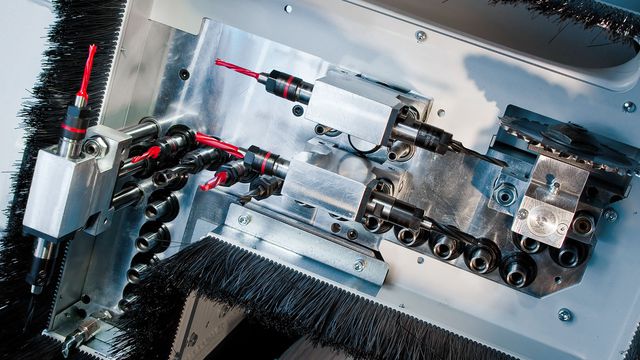

| Bohrkopf | 3,0 kW, 24 Spindeln (18 V | 6 H), Sägeaggregat in X-Richtung | |
| Vektorachse | C - Achse +/- 360° drehbar, A - Achse +/- 180° drehbar |
|
| Werkstückaufspannung | 100 m³/h Vakuumpumpe, Trockenläufer | 140 / 250 m³/h Vakuumpumpe |

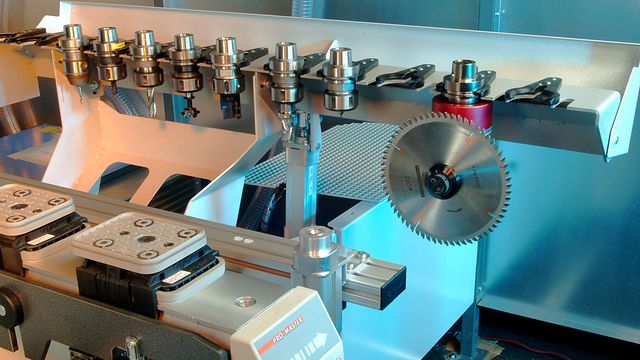

| Werkzeugwechsler |
8-, 12-, 18-fach Tellerwechsler 16-fach Pick-up-Wechsler mit Werkzeugabdeckung / 40/50/60-fach Shuttle-Werkzeugwechsler |
|

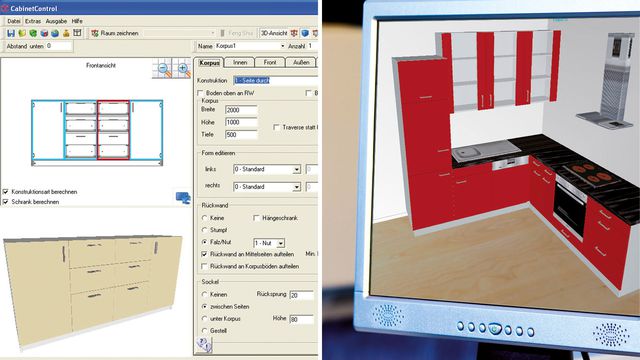

| Software | 2 x CAMPUS V6; Hops; aCADemy; 3D Simulation; CabinetControl Base | |
| Gewicht (kg) | ||
* Die technischen Daten stellen Richtwerte dar. Änderungen von Konstruktion und Ausstattung vorbehalten, da HOLZ-HER Maschinen ständig weiterentwickelt werden.
CAMPUS- Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung
Die HOLZ-HER Maschinensteuerung ist integraler Bestandteil der Maschinenkonzeption. Zum Ausstattungspaket gehört die umfangreiche CAMPUS/NC Hops Software. Dieses Paket schafft die Voraussetzung für eine effektive Bearbeitung und komfortable Bedienung. Die automatische Standby-Steuerung ECO Mode trägt bei allen HOLZ-HER CNC-Bearbeitungszentren softwaregesteuert zur Minimierung des Energieverbrauchs bei.
-
CAMPUS aCADemy ist eine vollwertige, leistungsfähige CAD/CAM-Software mit vielseitigen Importmöglichkeiten
-

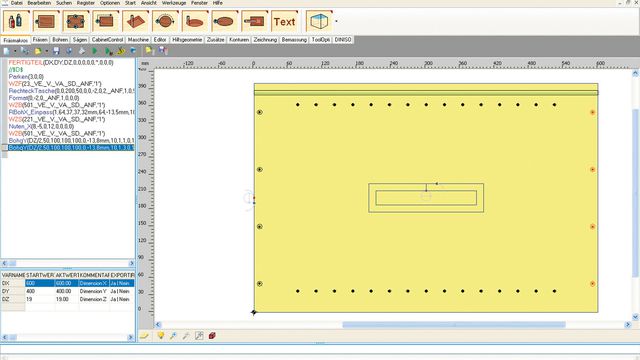

Der NC Hops-Editor bietet neben variabler Programmierung, 3-D-Ansichten und -Simulationen, eine volle Z-Achsen-Interpolation und einen Texteditor
-
»Easy Snaps«, einstellbare Parameter und durchdachte Makros vereinfachen und beschleunigen zusätzlich die Programmsteuerung.
-

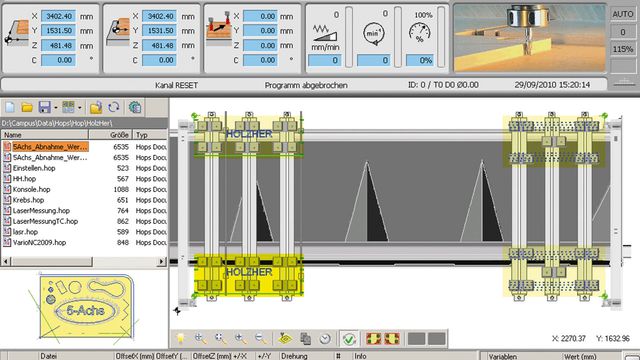

Das Workcenter zeigt die Belegung des Maschinentisches. Werkzeuge, Bohrköpfe und Wege werden dabei werkstückübergreifend automatisch optimiert und die Bearbeitungszeiten berechnet.
-
Die Werkzeugverwaltung MT-Manager erlaubt graphisch übersichtliches Rüsten mit »Drag & Drop«
-
Ablaufsimulation inklusive
-
Die offene Softwarearchitektur ermöglicht eine unkomplizierte Einbindung vorhandener Daten und die Anbindung an unterschiedliche Branchen-, Design- und CAD / CAM-Software
