Neumaschine
Baujahr 2023
Geliefert in 2024; originalverpackt und nicht in Betrieb genommen
Ausstattung und technische Daten:

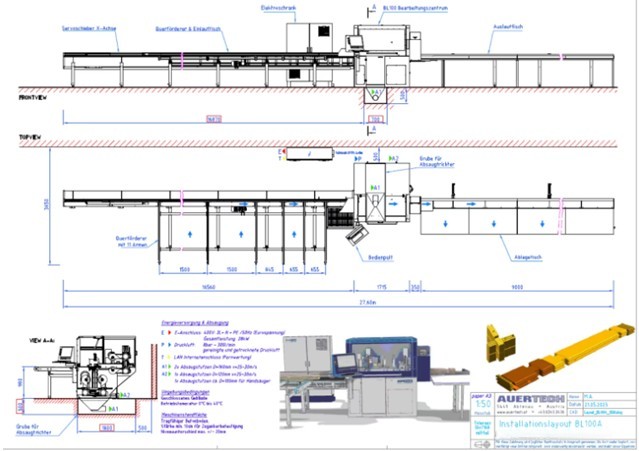

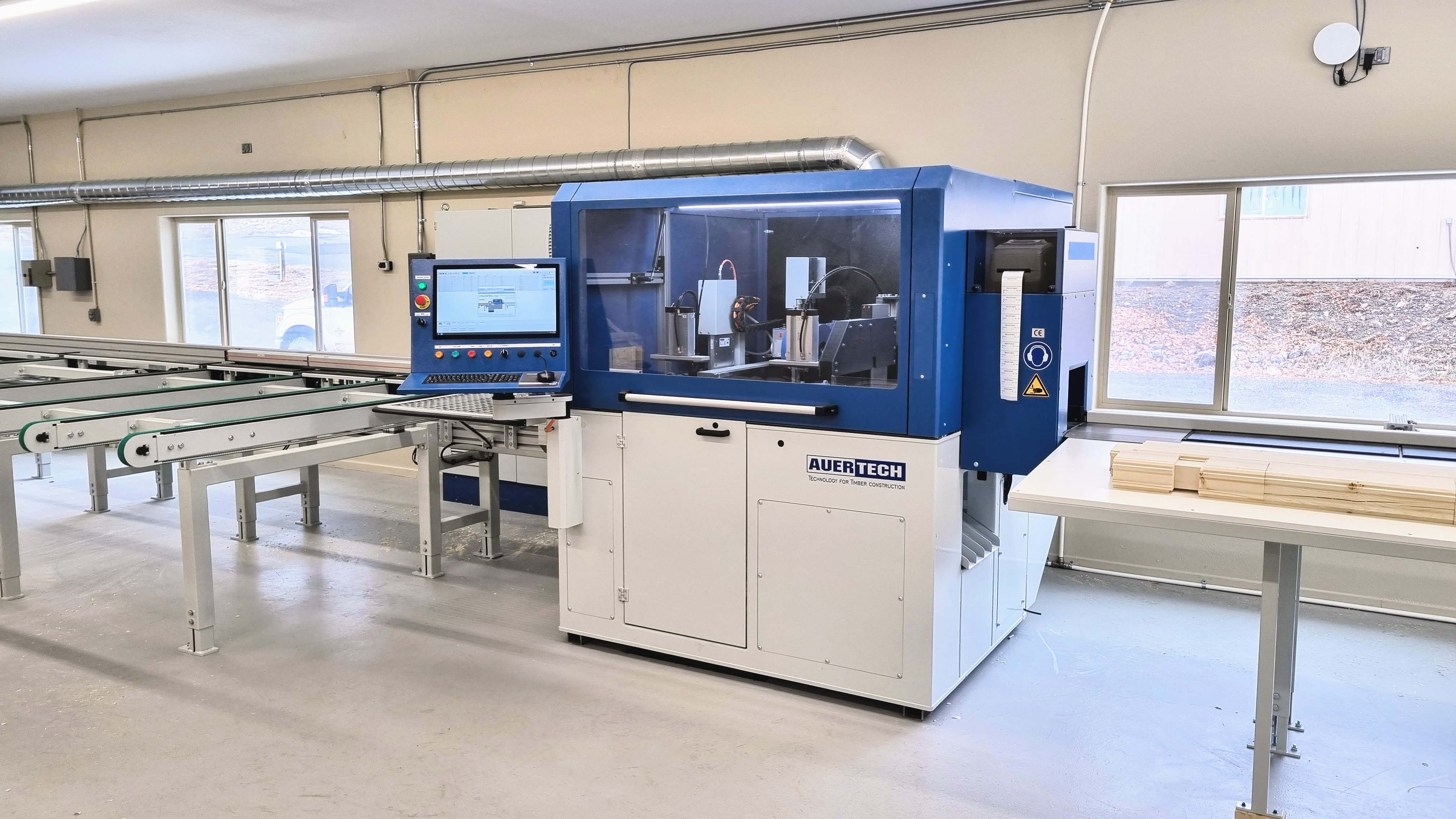

Aufgabetisch Querförderer
Stranganzahl 6x mit Supergrip Zahnriemen
Teilung 650 / 650 / 850 / 1500 / 1500mm
Länge ~1,8m
Antrieb Getriebemotor, 1,5kW
Werkstück Aufgabelänge min. 0,8m
Das Auflegen der Rohware (Blockbohlen) auf den Querförderer erfolgt durch den Bedienmann. Der Querförderer übergibt die Werkstücke automatisch zum Einlauftisch per Niveauabsenkung.
Einlauftisch
Glatter Schiebetisch mit Gleit- Kunststoff, wo die Rohware beschädigungsfrei mit dem Servoschieber in die Bearbeitungszone geschoben wird.
Auflagebreite: ~200mm

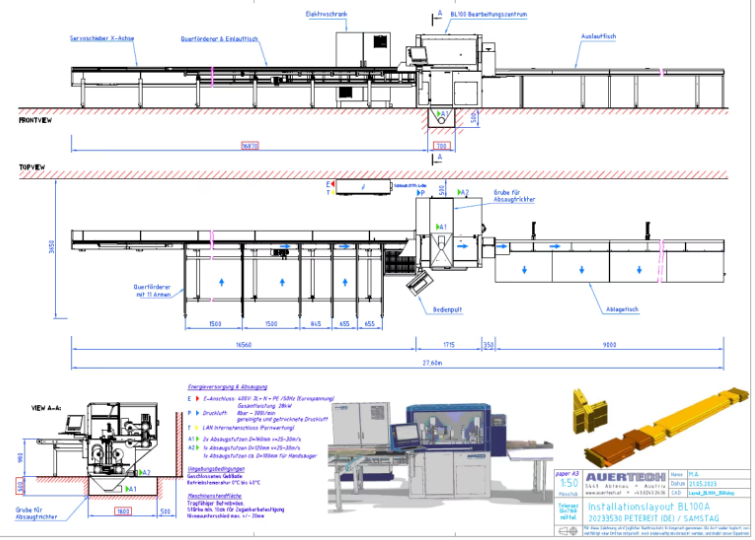

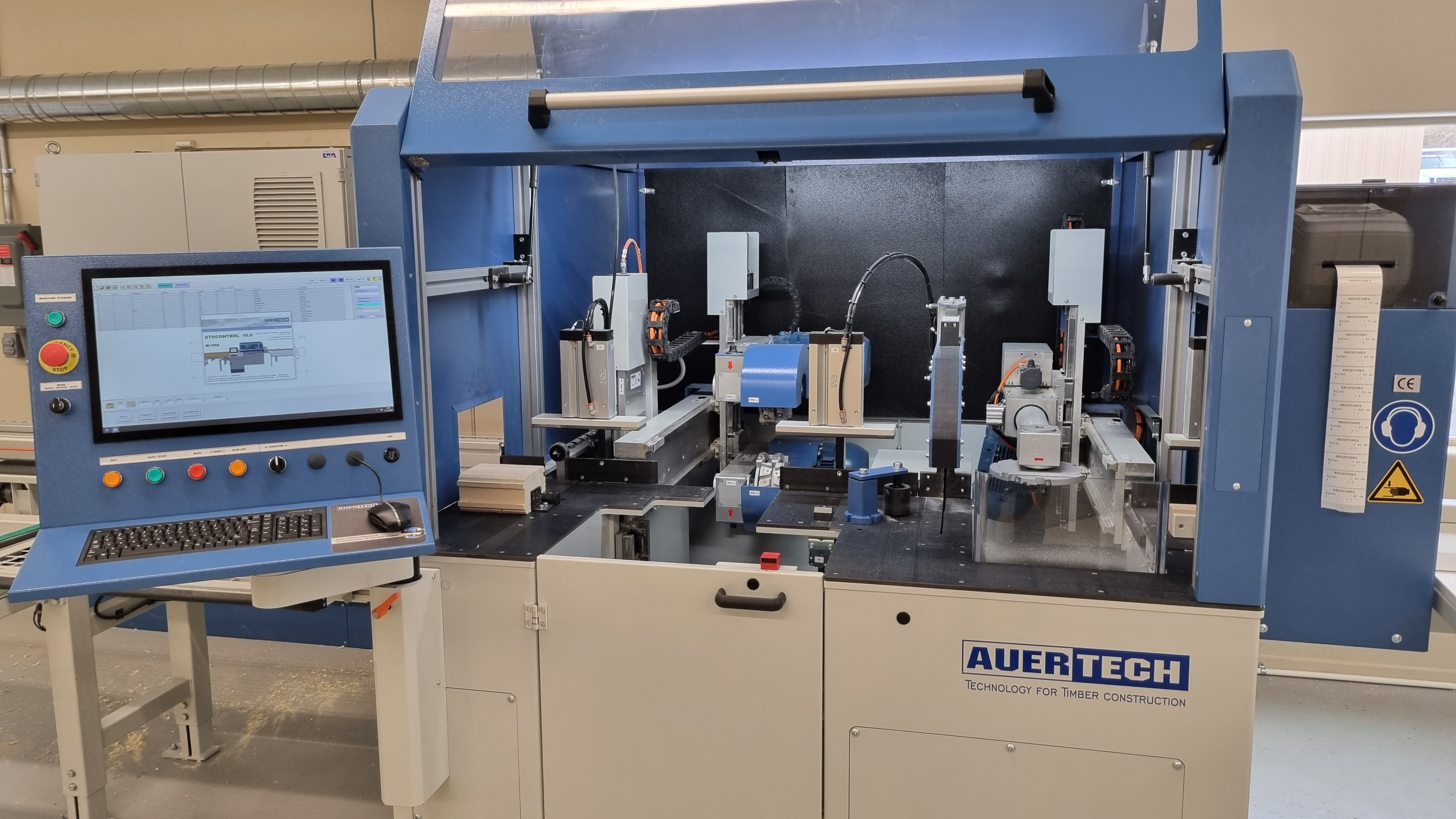

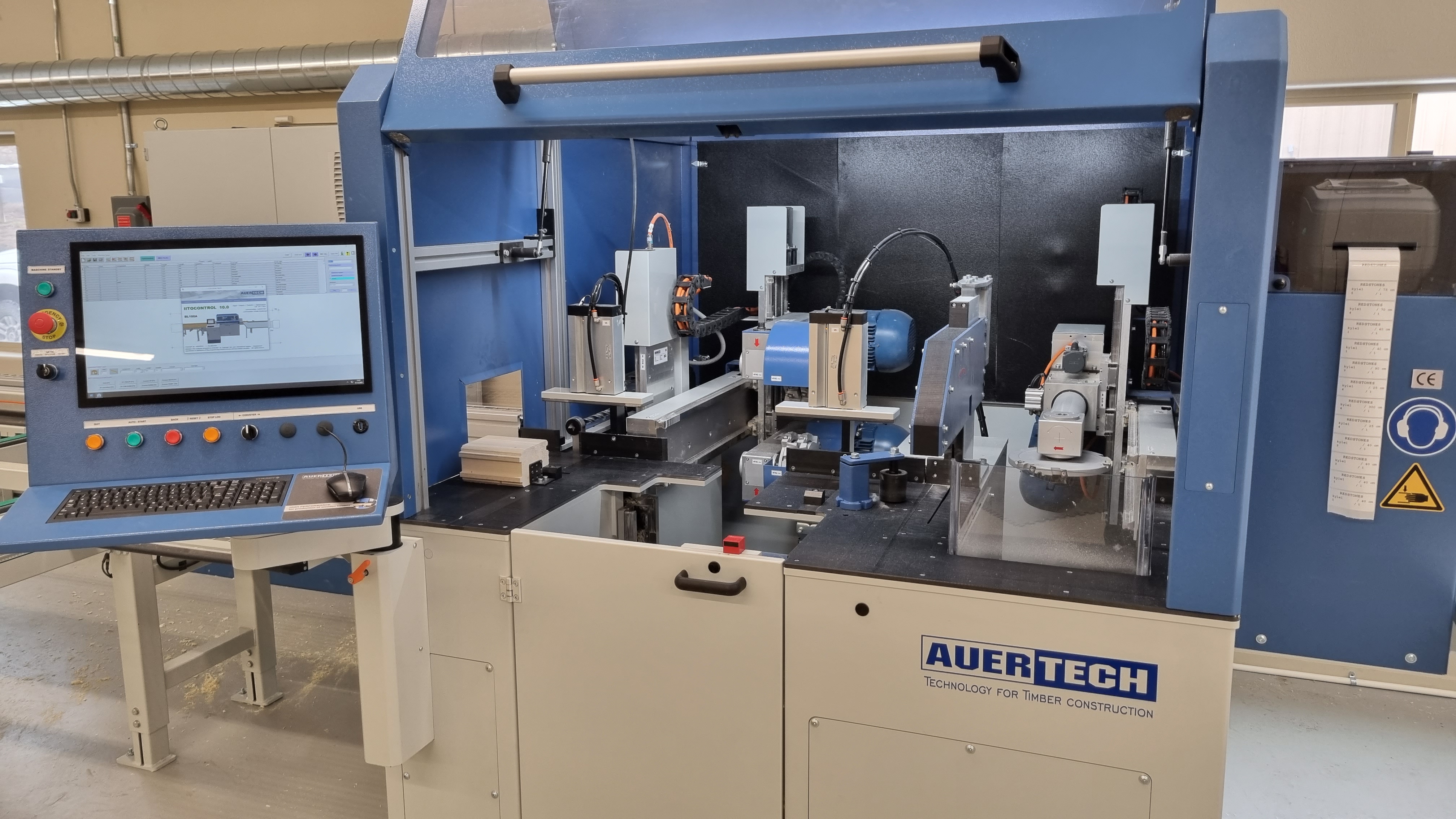

1 Stk. Blockhaus 4F-SERVO
Hauptfräseinheit zur Erzeugung der Blockhaus Eckverbindung durch Einfräsung auf Vier Seiten der Blockbohle in einer Aufspannung. Die Bearbeitung erfolgt durch zwei Fräswerkzeuge von hinten und zwei Fräswerkzeuge von unten, die jeweils auf einem horizontalen und einem vertikalen Vorschubsupport geführt werden.
Bearbeitungsdimension 140 x 200mm
Frästiefen: horizontal oben: max. 60mm
horizontal unten: max. 35mm
vertikal: max. 95mm
Fräswellen ? 30mm
Fräser ? x Breite max. horizontal 2x D=220 x B=120mm
vertical 2x D=280 x B=120mm
Motorleistung 4 x 4,0kW
Drehzahl c
Vorschub Horizontal & Vertikal SERVODRIVE, stufenlos regelbar über Software Bedienung autom. per IPC Steuerung / manuell per Zweihand Drucktasten
Frästiefenverstellung Spindel, digitales Zählwerk
Werkstückspannvorrichtung vertikal pneumatisch
horizontal pneumatisch
Absaugung Unterflurtrichter ?160mm (Grube bauseits erforderlich)
Komplett mit E-Technik, SPS- Steuerung und Pneumatik. Maschinenständer mit Vorbereitung für den Einbau von Stirnnut- oder Schwalbenschwanzfräse, Bohrgerät und der Kappsäge. Geschlossene Maschinenverkleidung mit aufschwenkbarer Schutzhaube (durch Gasdruckfeder) mit Sichtfenster. E- Schaltschrank auf Sockel mit 3,0m Kabelschlauch. - Betriebsbereit, jedoch ohne Werkzeuge
1 Stk. Option 4F.Posi autom. Frästiefenverstellung für 4F Fräse
Das System besteht aus 4 Stück zusätzlichen NC- gesteuerten SERVO Achsen zur autom. Frästiefen Positionierung der 4F Werkzeuge. Die Eingaben und Parametereinstellungen erfolgen komplett über die IITO Control Software. Durch die Voll- Ansteuerung sämtlicher Bewegungen ergeben sich zahlreiche weitere Bearbeitungsmöglichkeiten:
- Individuelle einzelne Nuten und Fräsungen
an den vier Bauteilseiten.
- Ausfräsungen bzw. Markierungen für Fenster- und Türöffnungen.
- Individuelle 2-Fach Fräsungen an den Bauteilseiten.
- Individuelle 3-Fach Verbindungen.
- Halbe Eckverbindungen für obere und untere Blockbohlen oder für Balkenlagen.
Steuerung autom. mit IPC / SPS / IITO Software
Verstellung der Frästiefen SERVODRIVE
Tolerance: +/- 0,1mm
2 Stk. Nutfräser 4-teilig, D220; 2190mm; LM
für 4-Fachfräse horizontal
Wandstärke +/- 28-100mm
Abmessung: ?220/30
Verstellbarkeit, Breite: 21,0 - 90mm
Ausführung: Z=3; V=3, LM / HM-WEPLA 15x15x2,5
2 Stk. Nutfräser 4-teilig, D280; 2190mm; LM
für 4-Fachfräse vertikal
Wandstärke +/- 28-100mm
Abmessung: ?280/30
Verstellbarkeit, Breite: 21,0 - 90mm
Ausführung: Z=3; V=3, LM / HM-WEPLA HM-WEPLA 15x15x2,5
1 Stk. Kombifräse Stirnnut & Schwalbenschwanz
3-Achs gesteuertes Fräsaggregat mit einer Kombination aus Stirnnut- und Schwalbenschwanz- Fräswerkzeug. Durch die spezielle Schiebetisch Funktion können an beiden Bauteilenden Stirnnuten oder Schwalbenschwanz- Zapfen bzw. Nuten erzeugt werden. Durch die drehbare R-Achse können Schwalbenschwanz Nuten für die Zwischenwand Verbindung an der Ober- und Unterseite gefräst werden.
Stirnnutfräser ? x Breite max. 240 x 30mm
Stirnnut- Frästiefe variabel, max. 40mm
Schwalbenschwanz- Breite variabel
Motorleistung 4,0kW
Drehzahl INVERTER gesteuert, max. 4.500 min-1
Vorschub DT.Y Achse SERVODRIVE, stufenlos regelbar über Software Höhenverstellung DT.Z Achse SERVODRIVE
Drehverstellung DT.R Achse SERVODRIVE
Min. Bohlenstärke für Längsverbindung 80mm
Bedienung autom. per IPC Steuerung
Werkstückspannvorrichtung vertikal pneumatisch
Am Maschinenständer der BL montiert. Mit E-Technik, Steuerungs- Integration und Pneumatik. Mit Schiebetisch Funktion für die Trennung der aneinander liegenden Bauteilenden (Multilog). Betriebsbereit, jedoch ohne Fräser!
1 Stk. Stirnnut 20 & Schwalbenfräser 40
Fräser Kombination für Stirnnut- & Schwalbenschwanz (Kombifräse)
Stirnnut D240 x 20mm: Abmessung: ?240/35H7
Verstellbarkeit, Breite: 20mm
Ausführung: LM / HM-WEPLA 15x15x2,5 Z=3 V=3
Schwalben Fräser D=40mm: Abmessung: ?40
Verstellbarkeit, Breite: 15mm
Ausführung: Z=2; Stahl / HM-WEPLA
1 Stk. Bohrgerät horizontal mit Bohrerführung BGD SERVO
Für die Erzeugung von Bohrungen d
