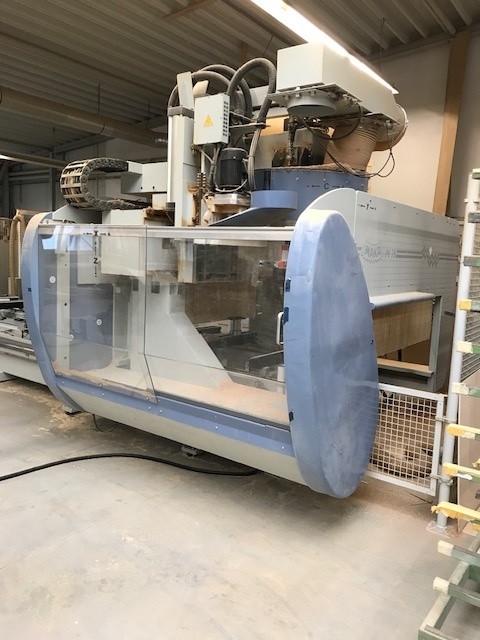

5-Achs-CNC-Bearbeitungszentrum
Gebrauchtmaschine
Baujahr: 2008
Zustand: Derzeit noch in Produktion
Ausstattung und technische Daten:

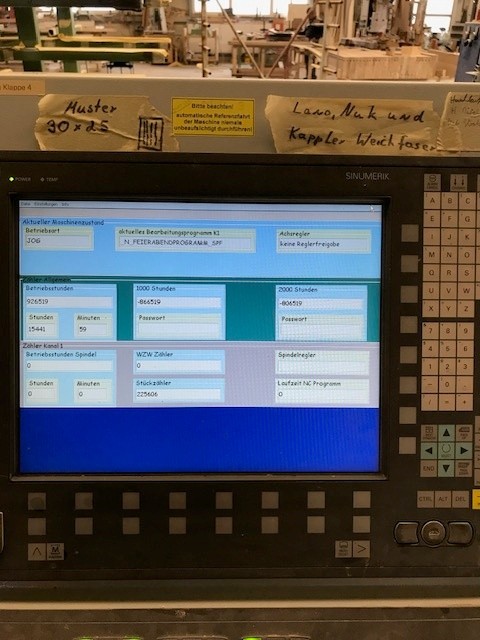

CNC-Steuerung: Siemens 840 D
Max. Verfahrwege der gesteuerten Achsen:
X = 1800 mm
Y= 6590 mm
Z = 460 mm
A = +- 90 Grad
C= +- 270 Grad

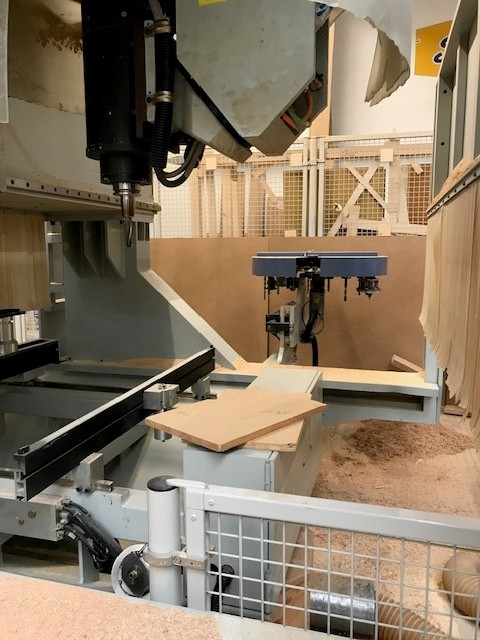

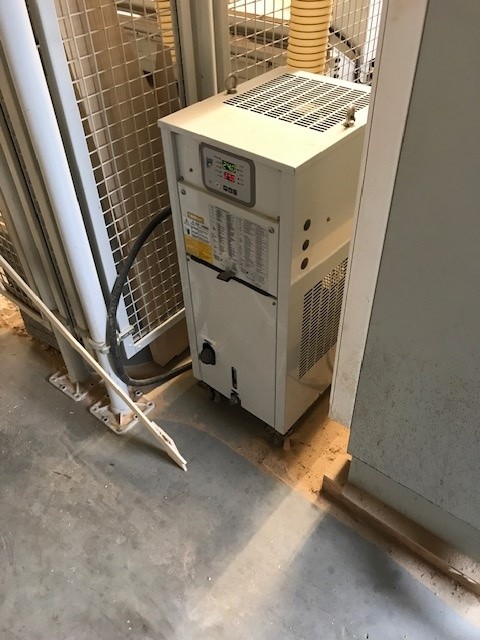

HSD- Fräsaggregat mit 10 kW, flüssigkeitsgekühlt
Drehzahl stufenlos regelbar bis 24.000 1/min.
Fettdauerschmierung
Werkzeugaufnahme HSK 63F

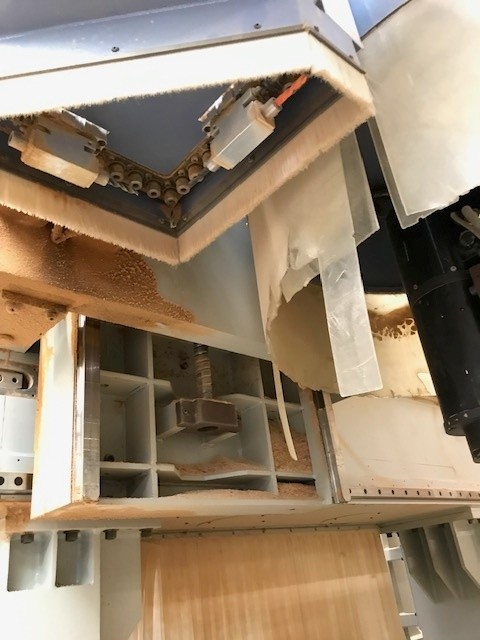

1 Mehrspindel-Bohreineit mit pneum. Vorsetzhub, angebaut am Fräsaggregat.
16 einzelne anwählbare Vertikalbohrspindeln
1 Horizontal-Doppelbohrspindel in X-Richtung und 1 dto. in Y-Richtung
Bohreraufnahmen jeweils 10 mm Durchmesser
Achtung: Bearbeitbare Werkstücke mit der Bohreinheit = 900 mm mit X-/Y- Bezugsspindel
Fräsaggregat und Bohreinheit mit Absaugasnchluss 200 mm, jeweils mit pneumatischer Absperrklappe, Zusammenführung Anschluss an die kundenseitige Absauganlage, Durchmesser 300 mm
Werkzeugwechsler:
1 Trommel-Werkzeugmagazin für 5-Achs-Fräsaggregat, 20 Plätze für Werkzeug-Durchmesser 90 mm bzw. max. 160 mm bei sortierter Ablage, Wekrzeuglänge max. 160 mm.
Ein Sägeblatt bis max. 300 mm Durchmesser kann abgelegt und eingewechslet werden, belegt jedoch 3 Ablegeplätze
Sonderwerkzeuglängen bis max. 180 mm sind möglich bei entsprechender Einschränkung des Arbeitsbereichs. Werkzeuggewicht max. 6 kg (inkl. HSK-Aufnahme
Gesamtgewicht im MAgazin xa. 60 kg.
Magazin angeordnet an Aggregat-Ausgangsposition.

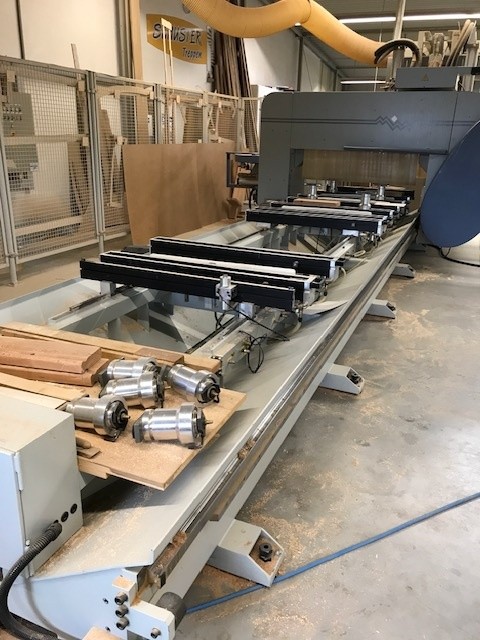

Maschinenttisch:
8 Auflagetraversen, manuell verstellbar zur Maschinenlänge, je Traverse 1 absenkbarer Werkstückanschlag, fix zum Bediener hin angeordnet.
Aufteilung der Tischfläche in zwei Aufspannsituationen, je Station:
- 1 Längenanschlag, pneumatisch heb- und senkbar
- 2 pneumatische heb- und senkbare Gleitschienen
- 1 Vakuum-Spannkreis
Werkstückpositionierung:
1 Maka-Laser-System
Werkstückspannung:

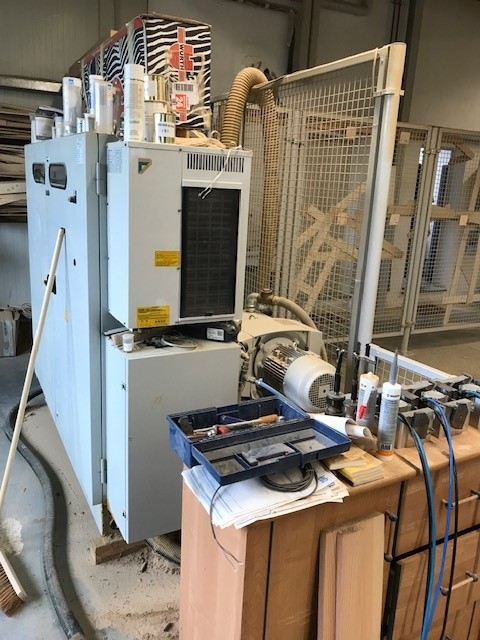

1 Vakuumpumpe 128 m³/h, trockenlaufend, mit Zwischenkessel 250 Liter Inhalt.
16 Vakuumsaugteller 110 mm Durchmesser
VakuumsaugtellerSortiment für Treppenfertigung ink. Tastventil.
1 Aufspannvorrichtung für Pfosten/Krümmlinge
Inkl. Spänetransportband
Inkl. NC-Hops 5. Wop-System
Inkl. Bumper-Schutzvorrichtung vorne und Zaun seitlich und hinten
Zentralschmierung
Nennleistung: 21 kW
Sicherung: 63 A
Verfügbarkeit: ca. März 2026
Lagerort. Westerwald
