Gebrauchtmaschine
Baujahr 2019

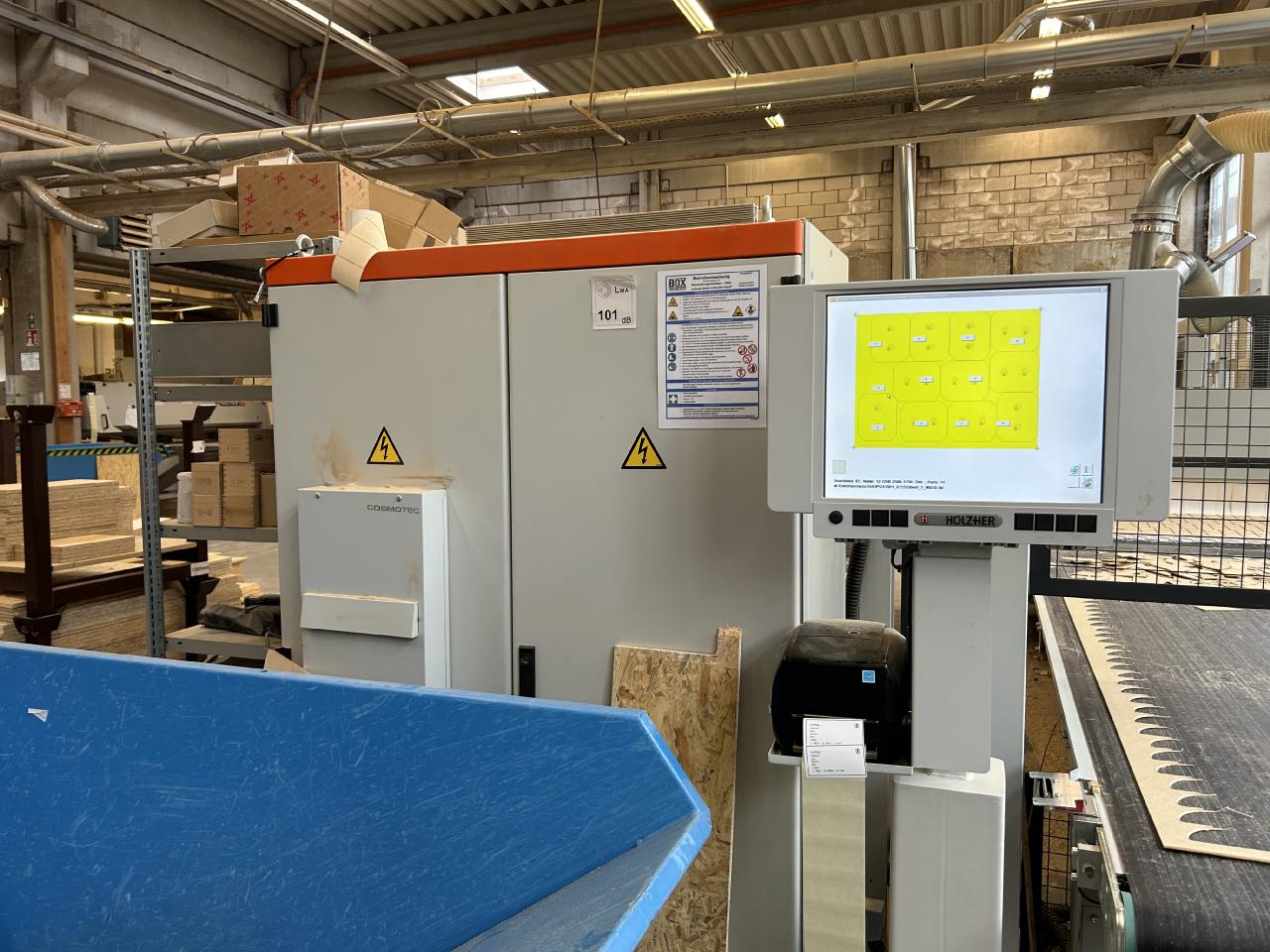

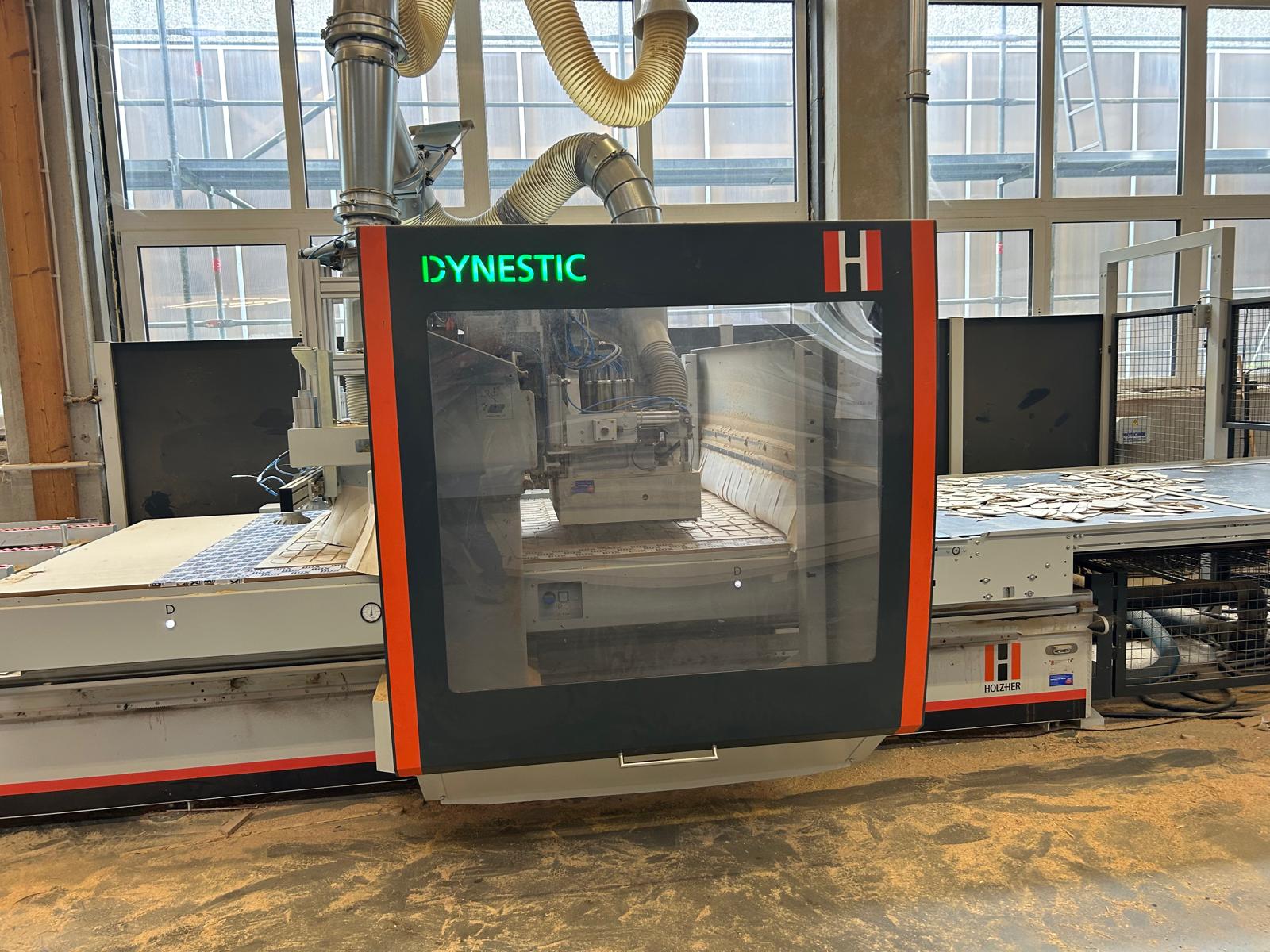

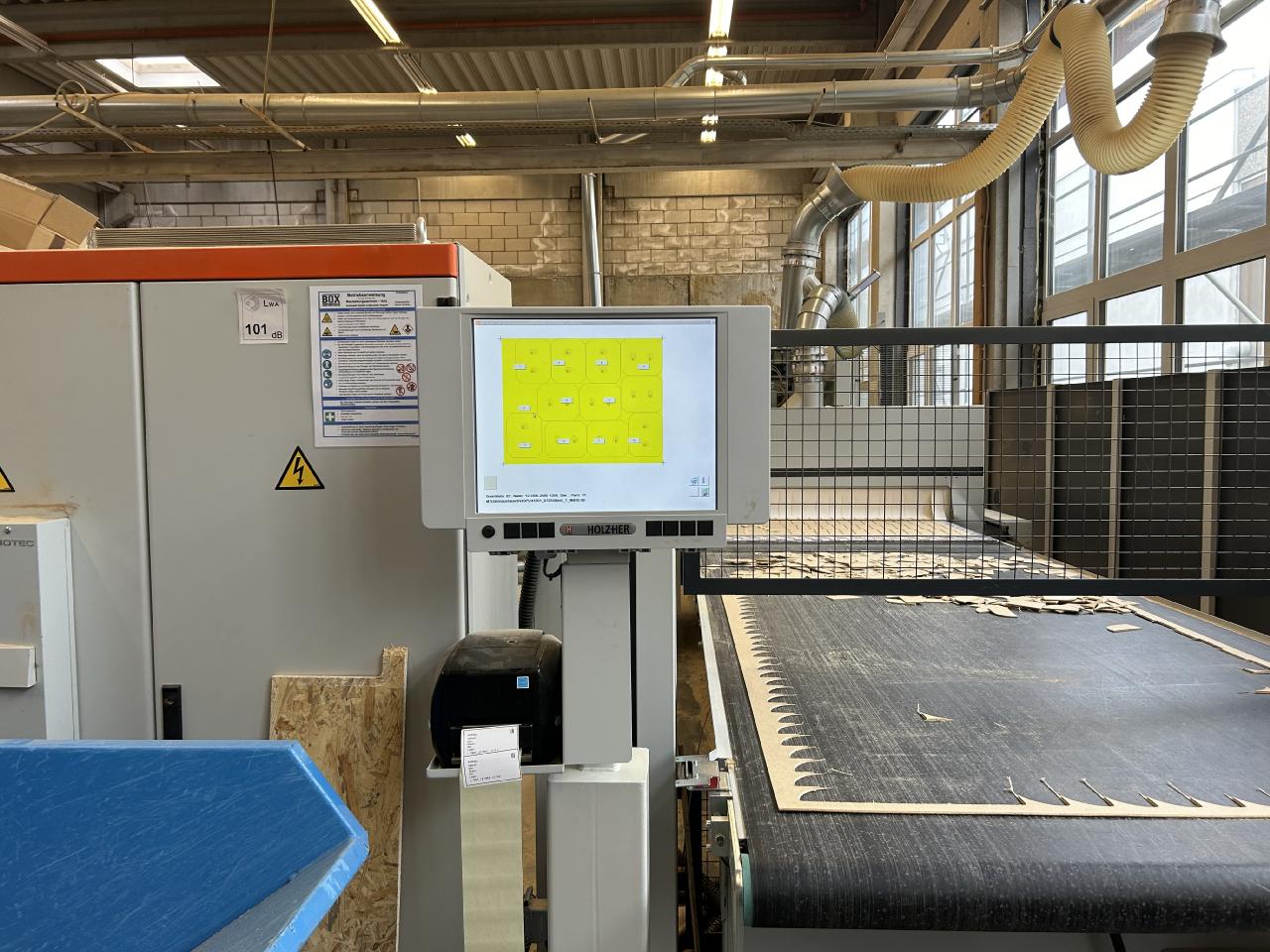

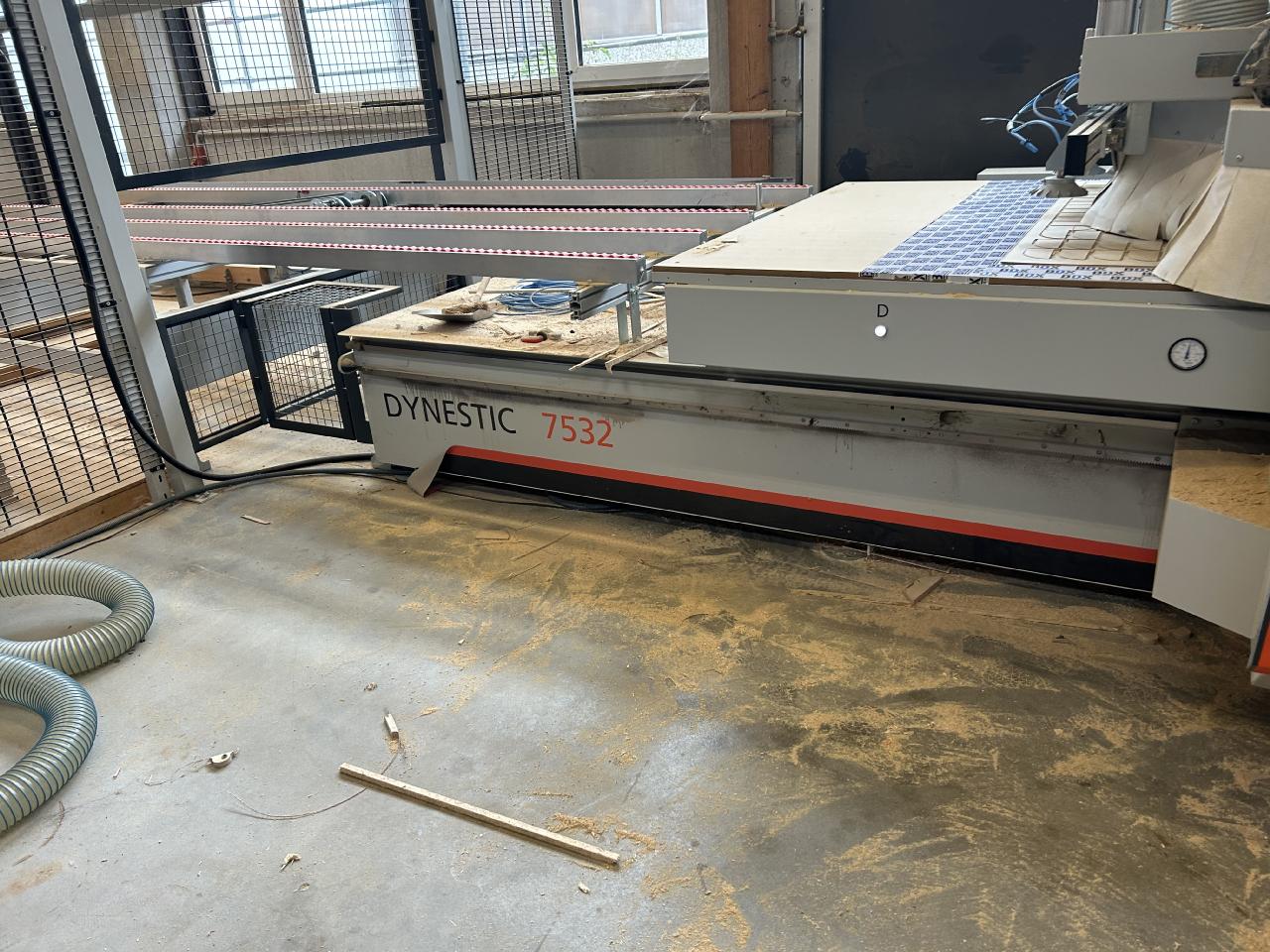

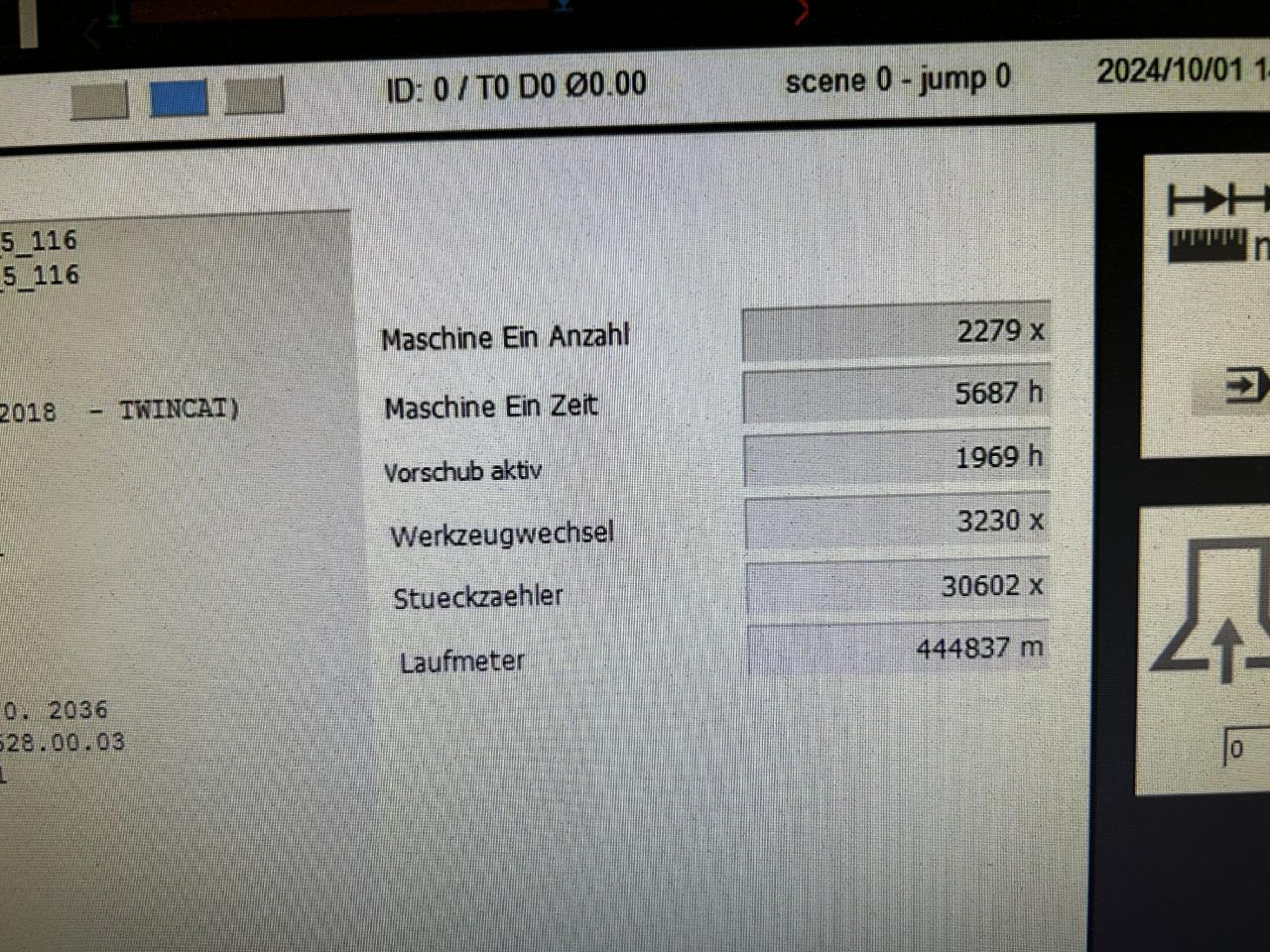

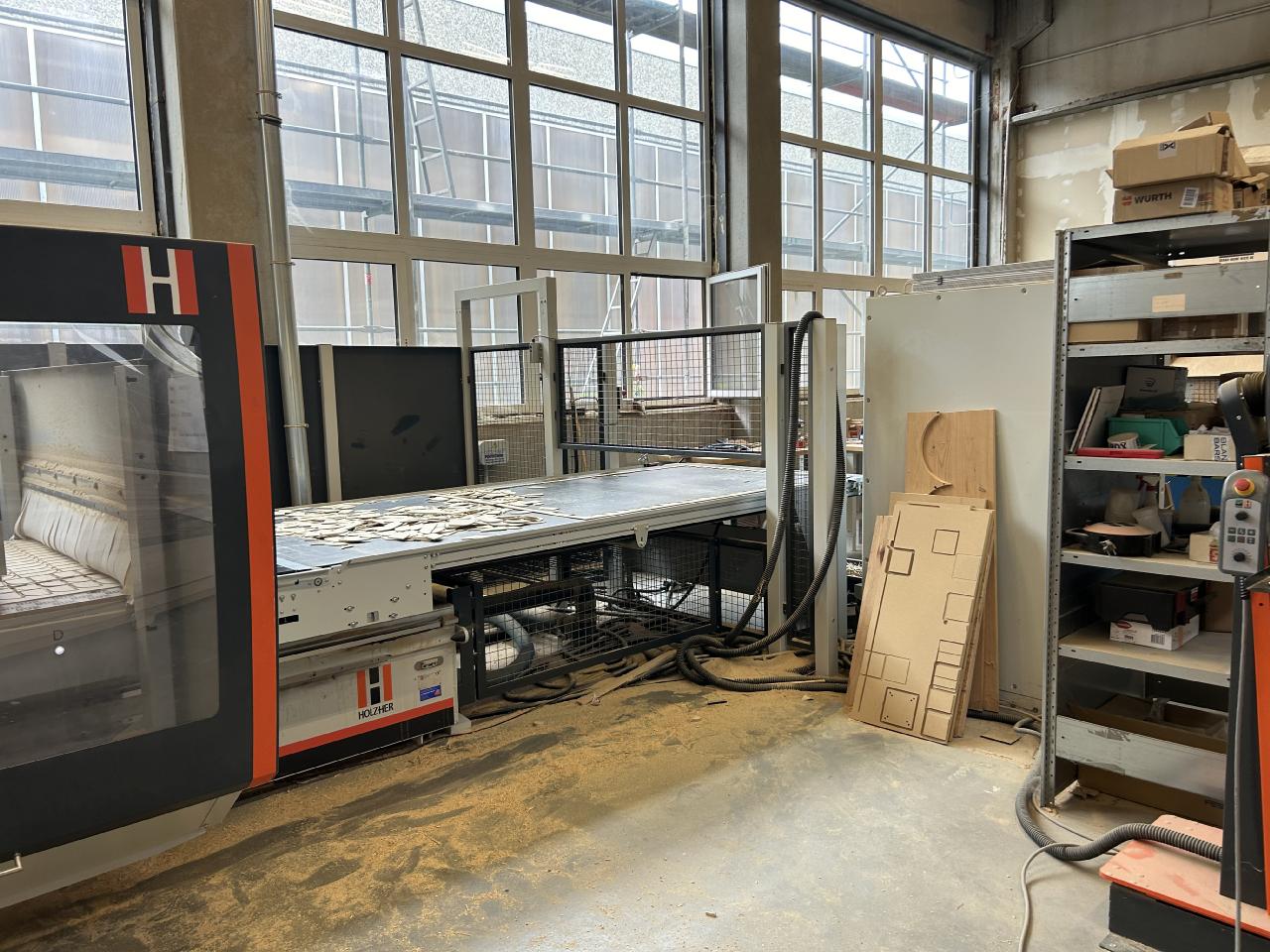

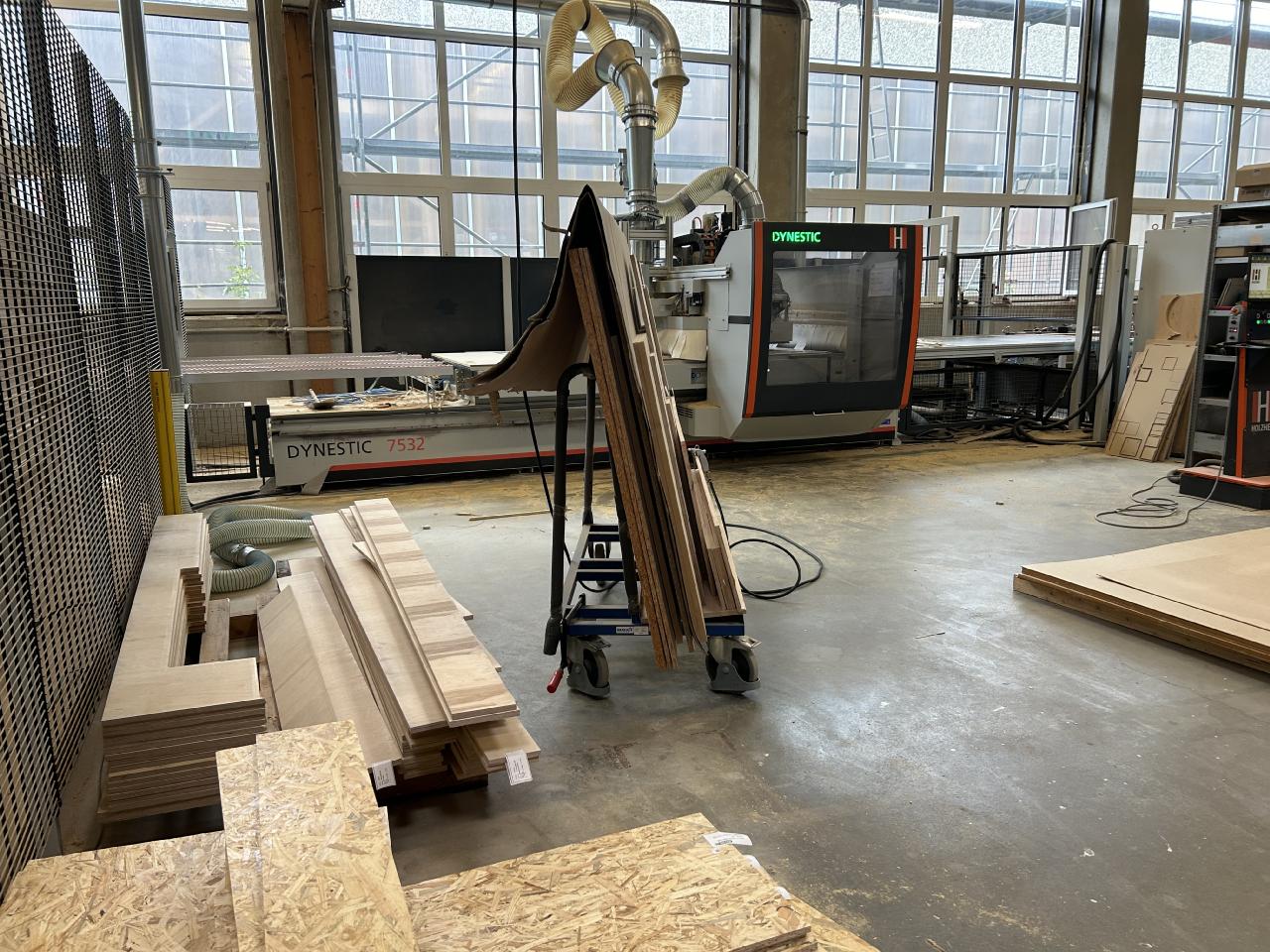

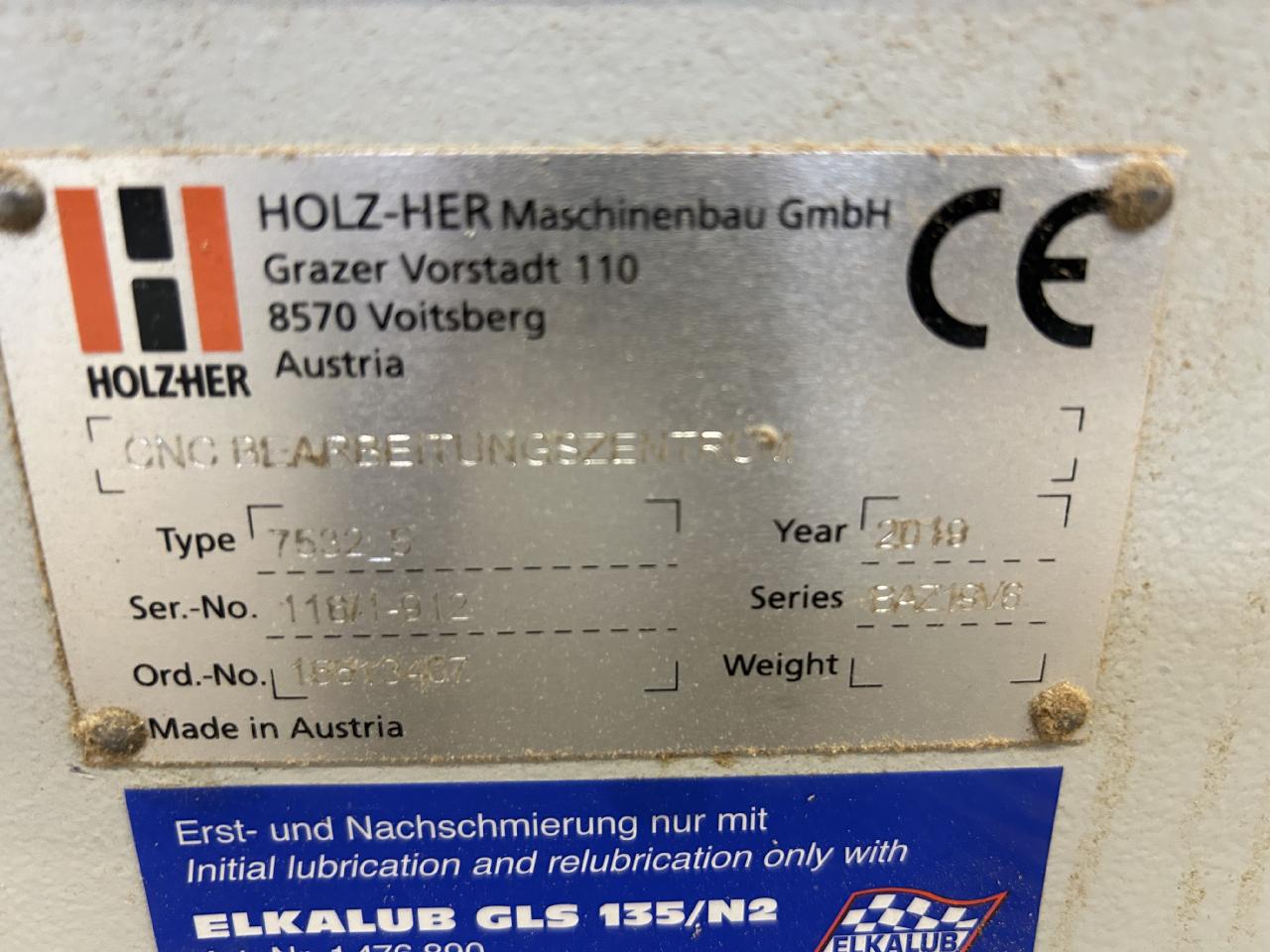

Grundmaschine - DYNESTIC 7532-10.5 Automatic
Dynestic-Tisch
Für die klassische Nestingbearbeitung mit Verschleißplatte
Bearbeitungslänge 3100 mm
Maschinengestell in geschweißter Konstruktion
mit geschliffenen und gehärteten Prismenführungen für den Fahrständer,
Aggregatekopf und Konsolen
Fahrständer in Gantry-Ausführung
Zahnstangenantrieb, schrägverzahnt, in X- und Y-Richtung,
Kugelgewindespindeln Z-Richtung zur präzisen Positionierung
Technische Daten:
Bearbeitungsmaße:
Max. Auflagefläche auf Nestingtisch:
X =3100 mm Y= 1560 mm
Max. Verfahrwege
X = 4695 mm
Y = 2100mm
Z = 293 mm
Max. Überfahrhöhe DYNESTIC Tisch
Z = 100 mm
von Tischoberkante (ohne Verschleißplatte)
Maximale programmierbare Geschwindigkeit
Vektorgeschwindigkeit: 128,0 m/min
X = 80 m/min, Y = 100 m/min, Z = 25 m/min
DYNESTIC Tisch
Fester, durchgehender Bearbeitungstisch mit Rastereinteilung,
durchgehenden Nuten in X- und Y-Richtung,
Abstand der Nuten 50 mm
mit 25 Meter Dichtschnur zur Aufspannung der Verschleißplatte
Vakuumfelder
1-Kreis Vakuumsystem
Bohraggregat 7877, 19 Spindeln
Antriebsleistung 1,7 kW
13 Vertikalspindeln einzeln abrufbar
Anordnung in U-Form
5+4 in X- und 4 in Y-Richtung
32 mm Raster
Max. Bohrerdurchmesser: 35 mm
Bohrergesamtlänge: 70 mm ab Anschraubende (abhängig von Plattenstärke)
Spindelausstellhub: 70 mm
Drehrichtung: Rechts- / Linkslauf im Wechsel
n(max.) 1000 - 4400 min-1 stufenlos regelbar
Aufnahme: M 10 Gewinde - Passsitz 11 mm
ohne Werkzeug, ohne Aufnahme
6 Horizontalspindeln
2 Doppelbohrspindel in X-Richtung
1 Doppelbohrspindel in Y-Richtung
Aufnahme: M 10 Gewinde, Passsitz 11 mm
Bohrergesamtlänge max. 63 mm ab Anschraubende
ohne Werkzeug, ohne Aufnahme
Fräsaggregat 7842,
Leistung: 12,0 kW (S6)
n(max.) = 1000 - 24000 min-1 stufenlos regelbar,
max. Leistung bei 12000 min-1 bis 24000 min-1
luftgekühlt
mit HSK-F 63-Werkzeugaufnahme
mit rechtssteigender Gewindemutter (für rechtsdrehende Werkzeuge)
mit Spannzangenfutter mit HSK-Schaft
Keramikkugellager (Hybridlager)
Werkzeuggewicht max. 6 kg (incl. Aufnahme)
Werkzeuge: Fräs- und Schleifwerkzeuge max. Ø 160 mm

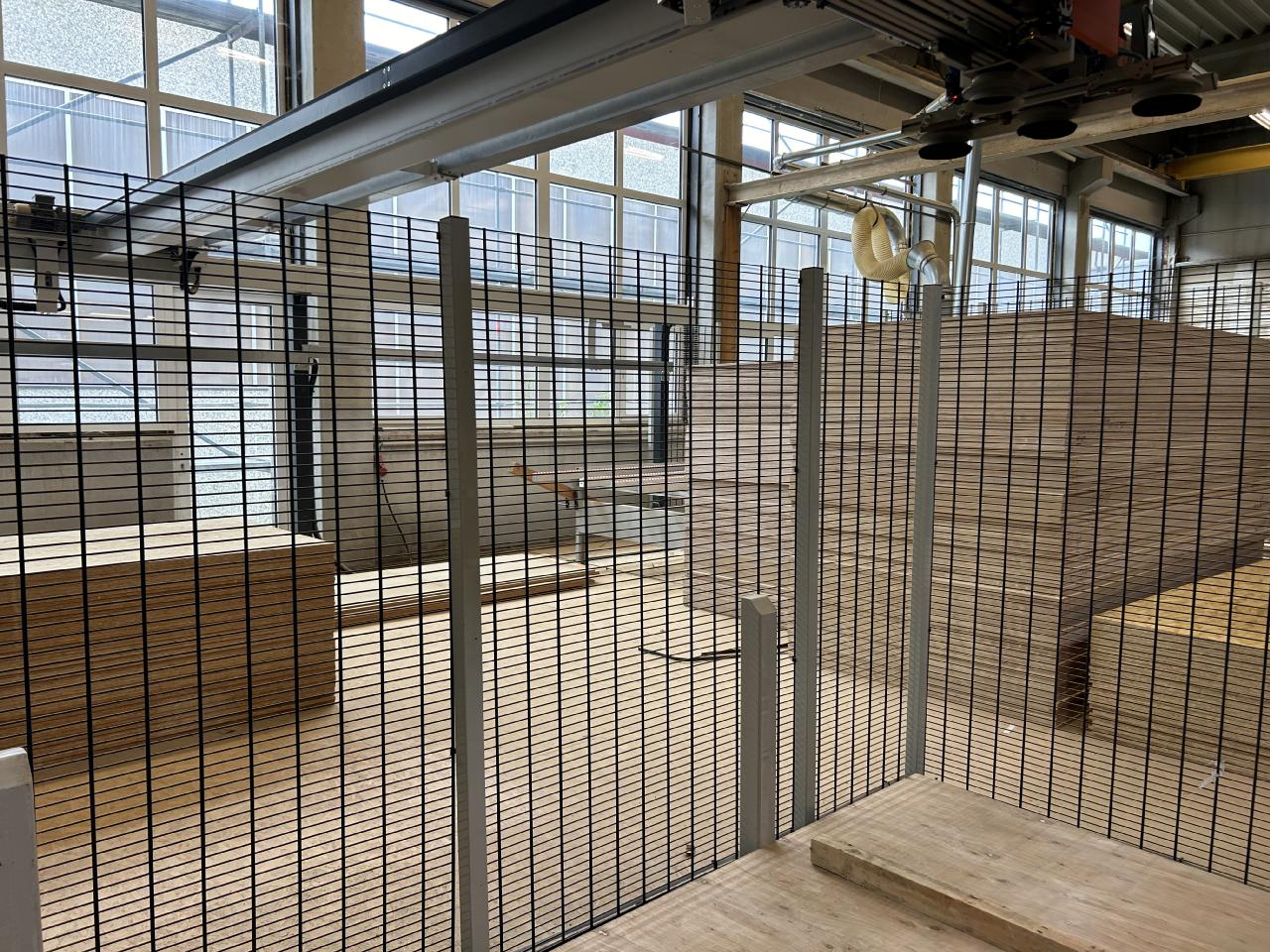

Sicherheitsverkleidung lt. CE-Norm
Schutzzaun seitlich und hinten
Vakuumpumpe 500 m³/h Trockenläufer
Personensicherheit durch Lichtschranken
im vorderen Maschinenbereich

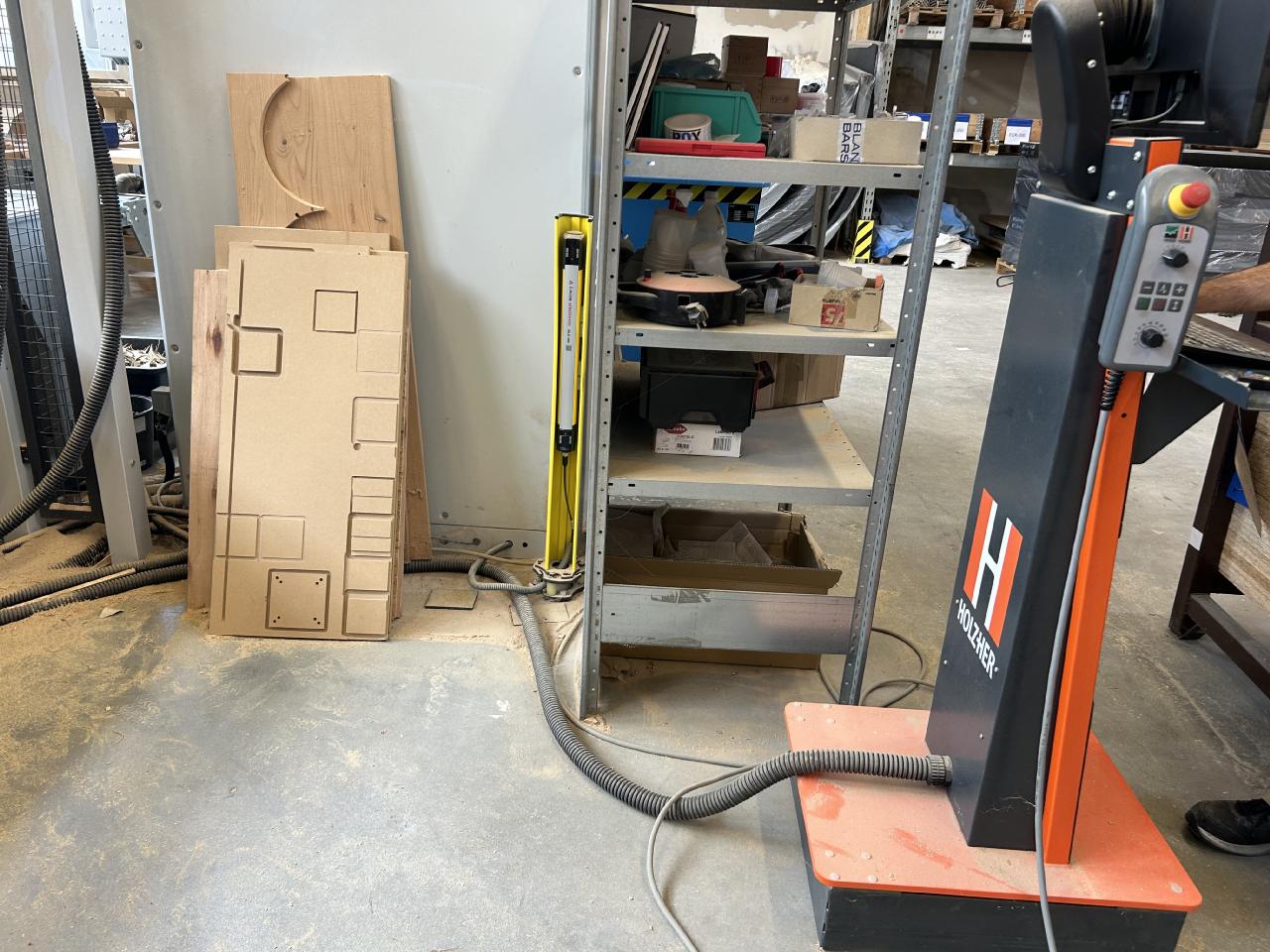

Handbediengerät zur Fernsteuerung der Maschine
mit folgenden Bedienfunktionen:
> Start / Stop des Bearbeitungsprogramms
> Geschwindigkeitsregelung der Bearbeitungszyklen
> Resettaste
> Manueller Vorschub / Eilgang für alle Achsen
> NOT-AUS

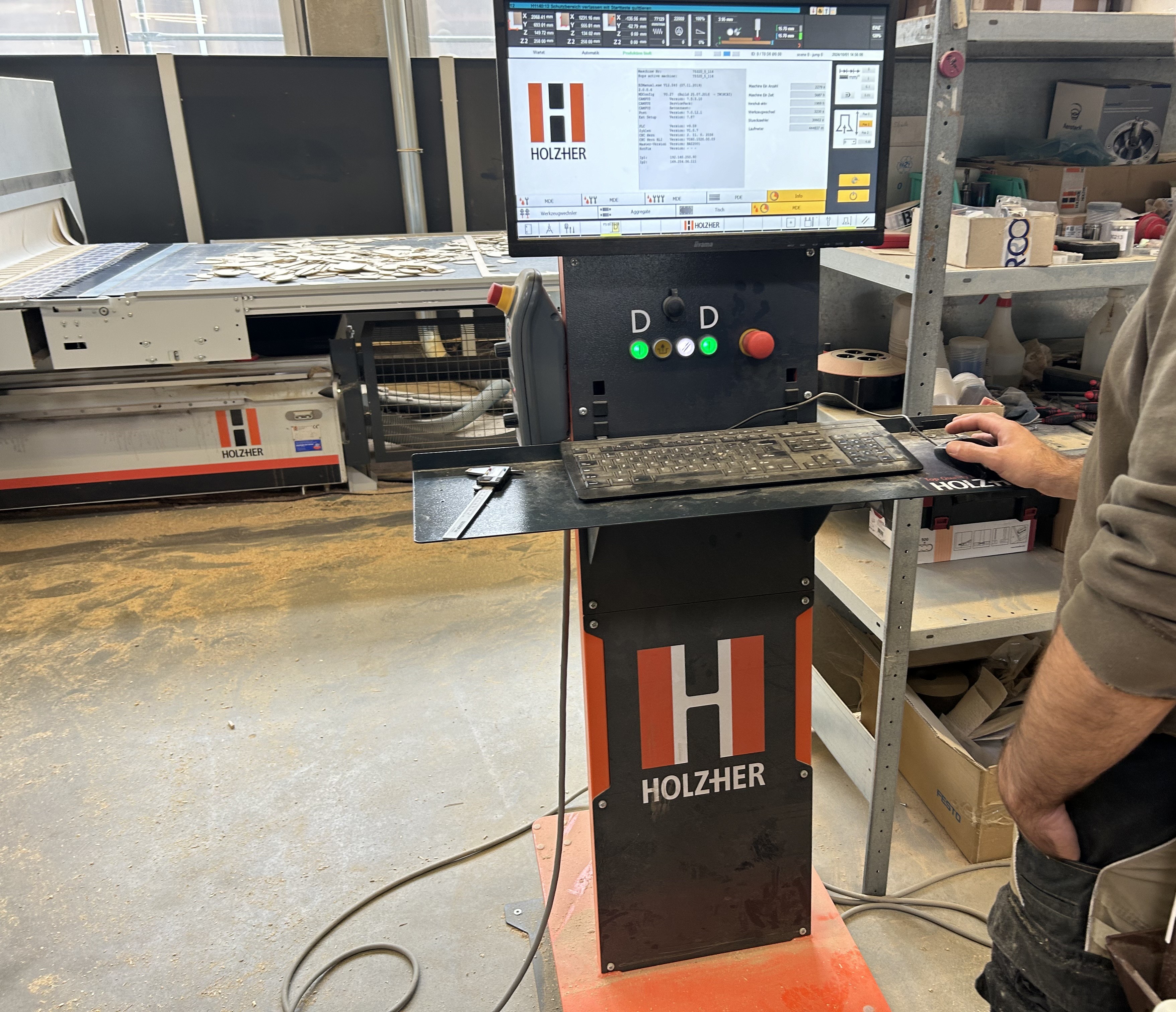

CAMPUS V7 CAD/CAM Software 1x Maschinenlizenz
Bestehend aus:
1. CAMPUS NC-HOPS
2. CAMPUS MT-Manager
3. CAMPUS Workcenter
4. CAMPUS DXF-Schnittstelle
CAMPUS NC-HOPS
Grafisches Variantensystem mit WOP und CAD/CAM Eigenschaften zur Erstellung von
Teilevarianten mit Makrotechnik
Automatische Zentralschmierung
Automatische Schmierung nach definierten Schmierintervallen
Zusätzliche Abdichtung gegen Staub durch Überdruck in jedem Führungswagen
Gleichzeitige Schmierung
für alle Linearführungen in X-, Y-, und Z-Richtung,
für alle Kugelgewindespindeln in Y- und Z-Richtung
für alle Frässpindelführungen,
für Werkzeugwechslerführungen (außer Pick-Up Werkzeugwechsler)
Nicht geschmiert werden alle Konsolenführungen
Werkzeugwechsler 7875, 14-fach Linear Pick-Up
mit Werkzeugabdeckung
Maximales Werkzeuggewicht:
> 5 kg pro Werkzeug oder 60 kg bei Vollbelegung
Bestückbar mit Spannzangenfutter mit HSK-Schaft
(ohne sichtbare Werkzeuge in den Fotos)
Anschlagüberwachung
Sicherheitsvorrichtung, um Beschädigungen der Anschläge zu verhindern

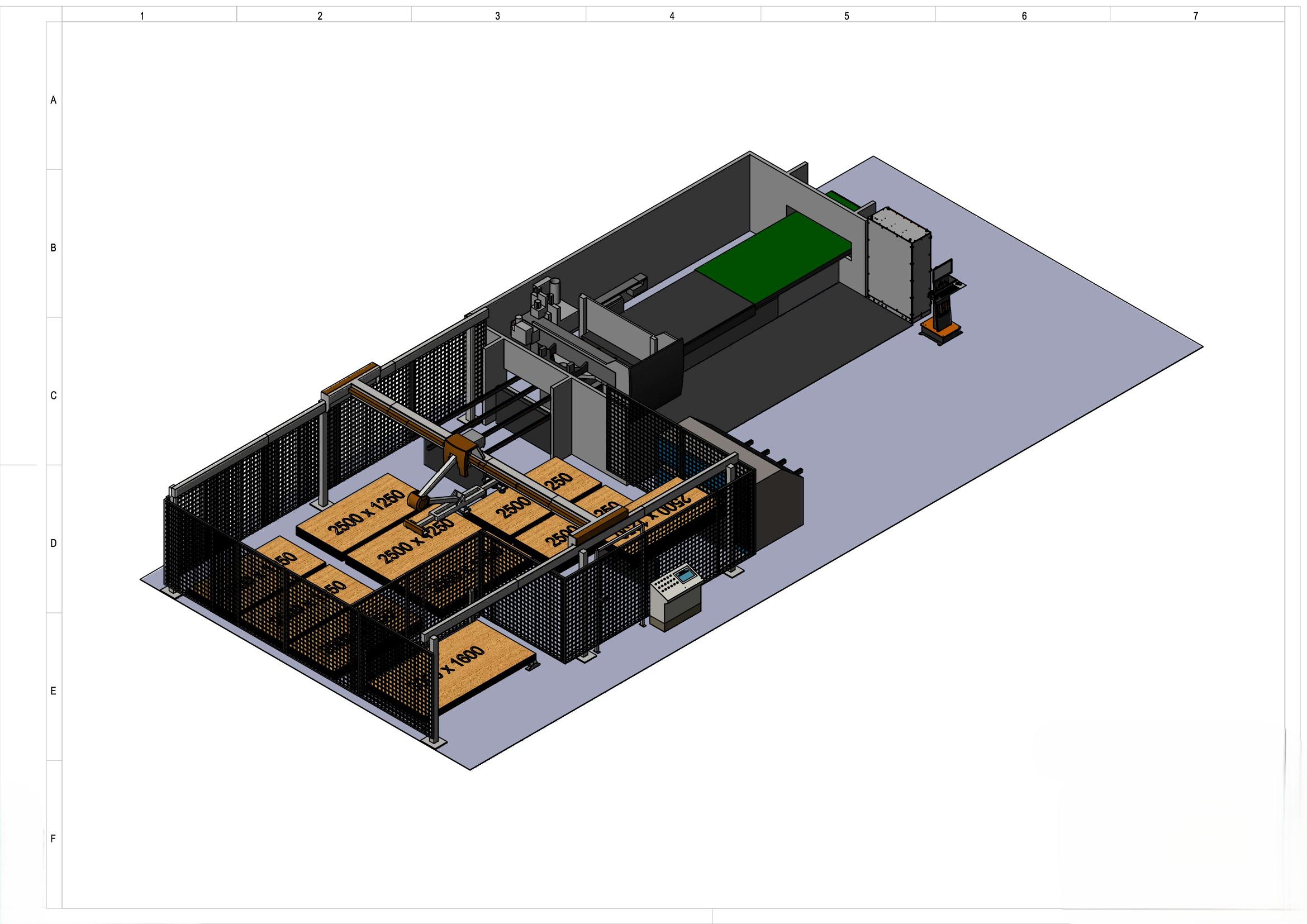

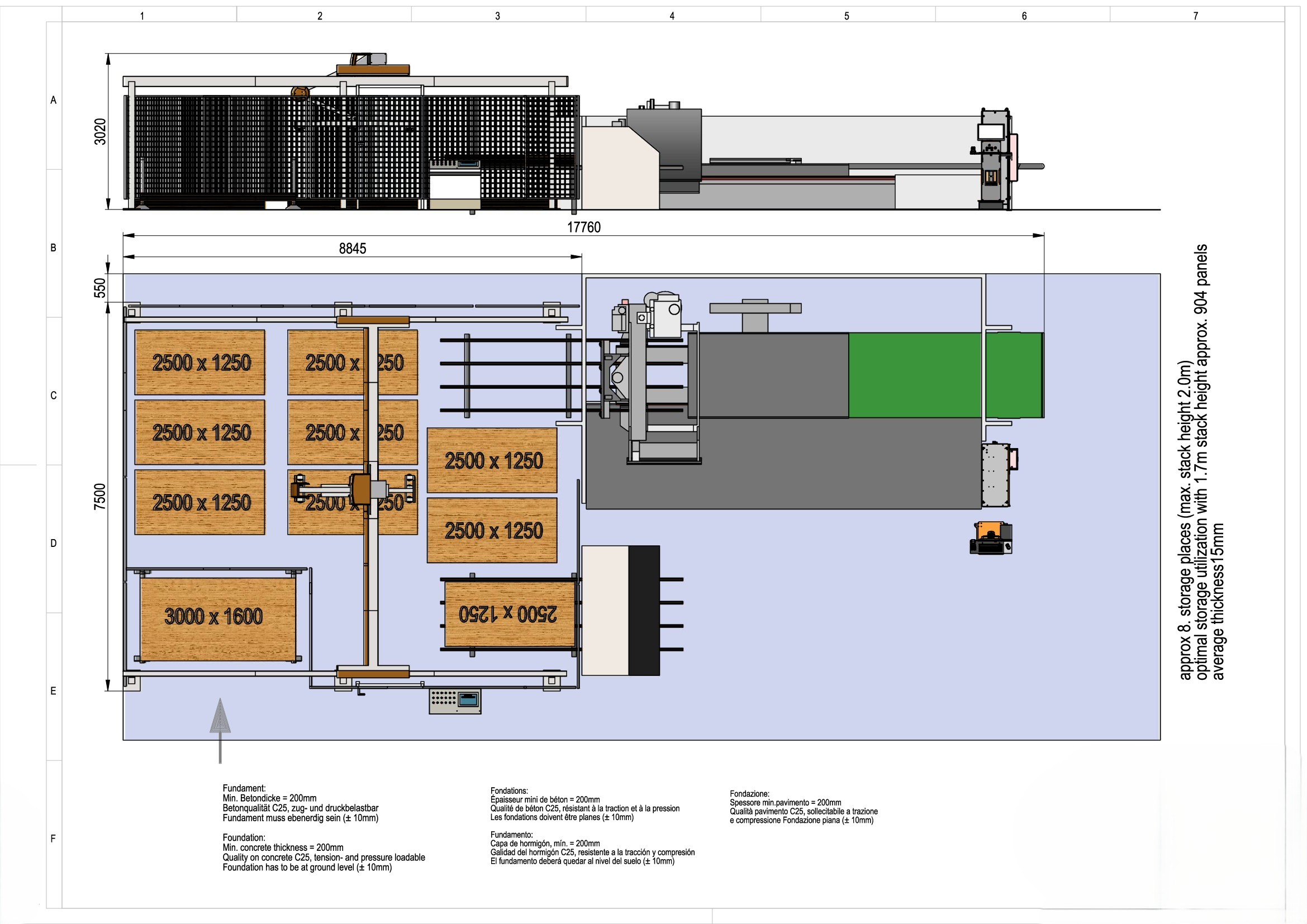

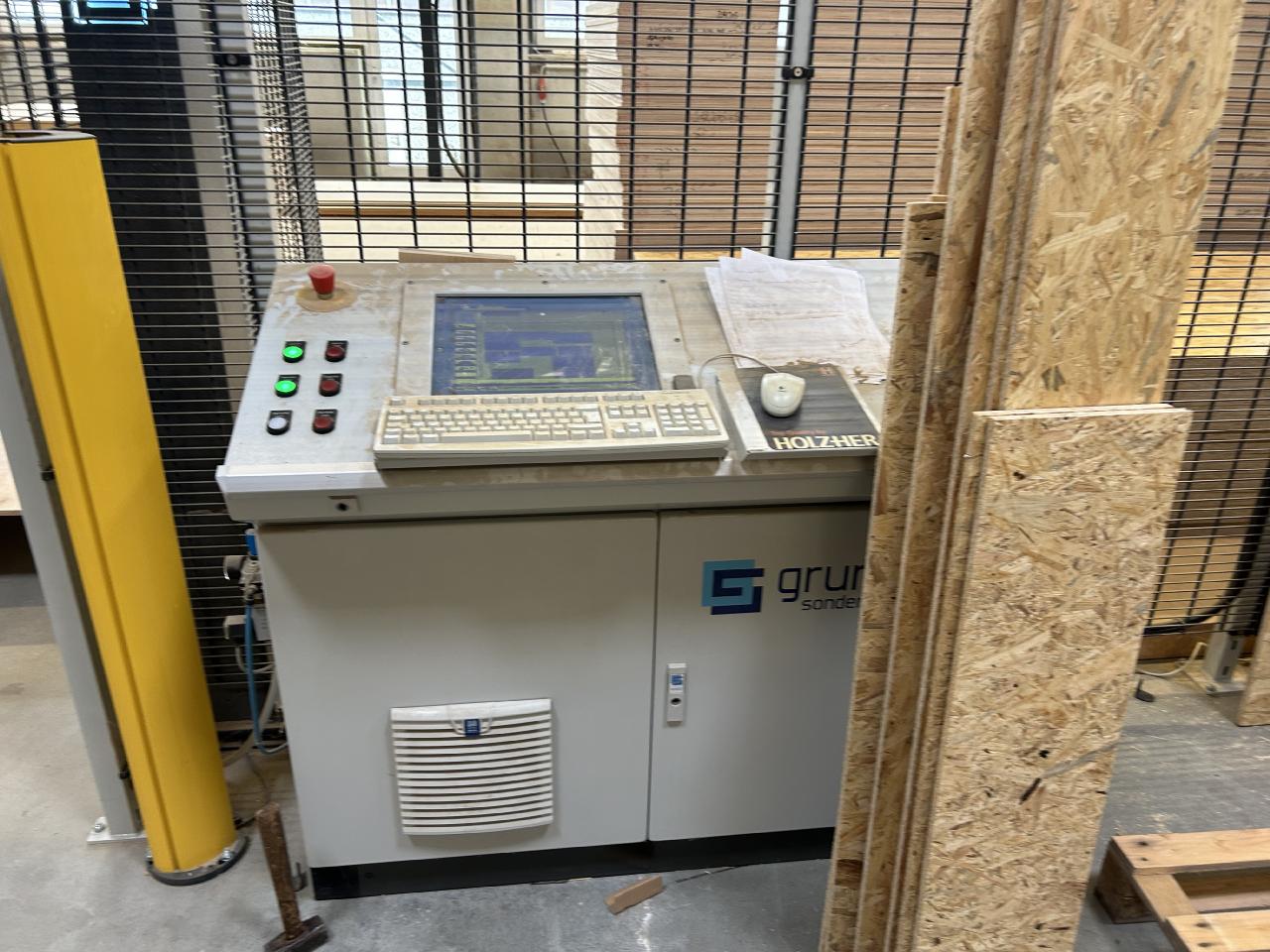

Automatisierung

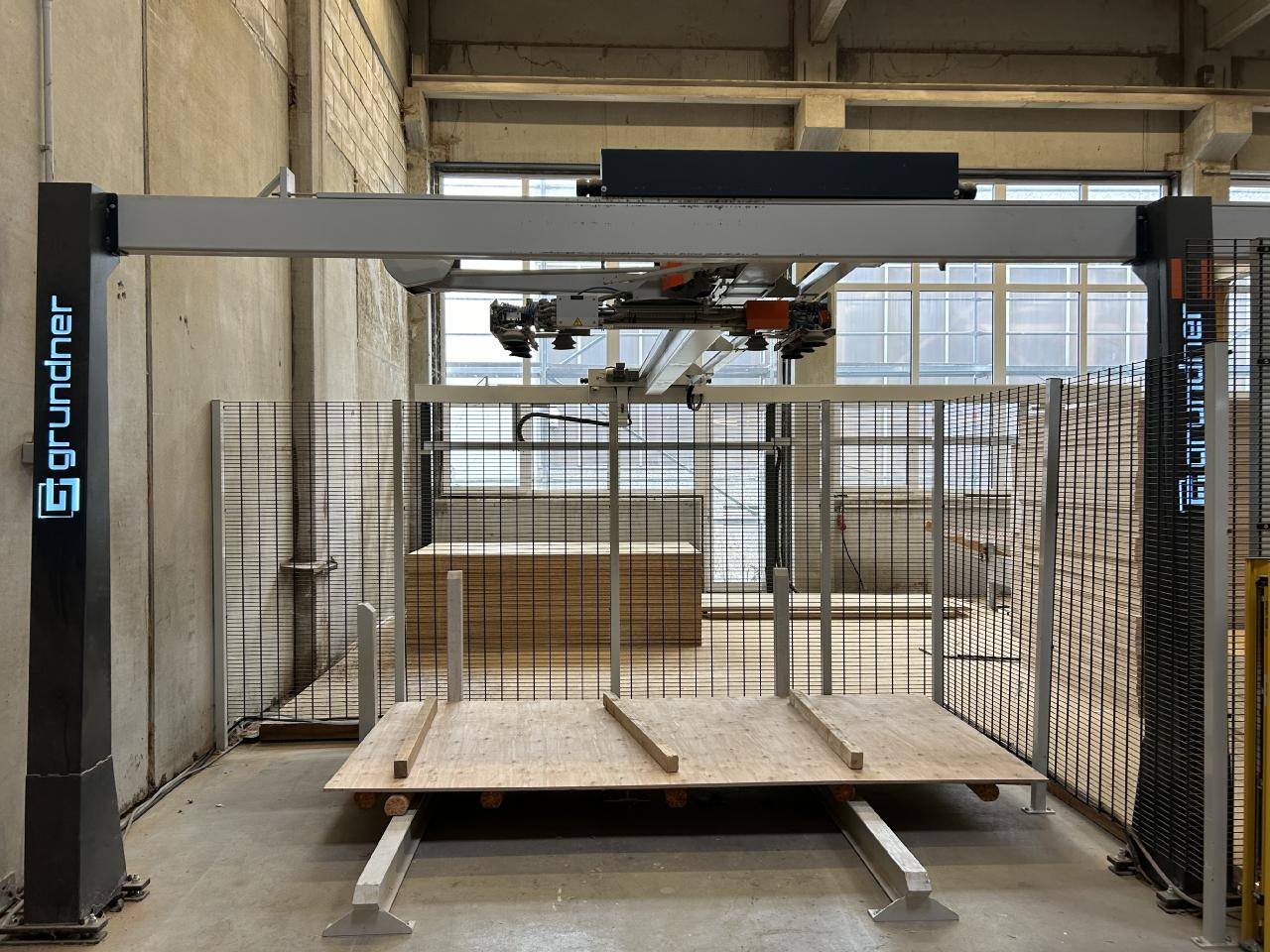

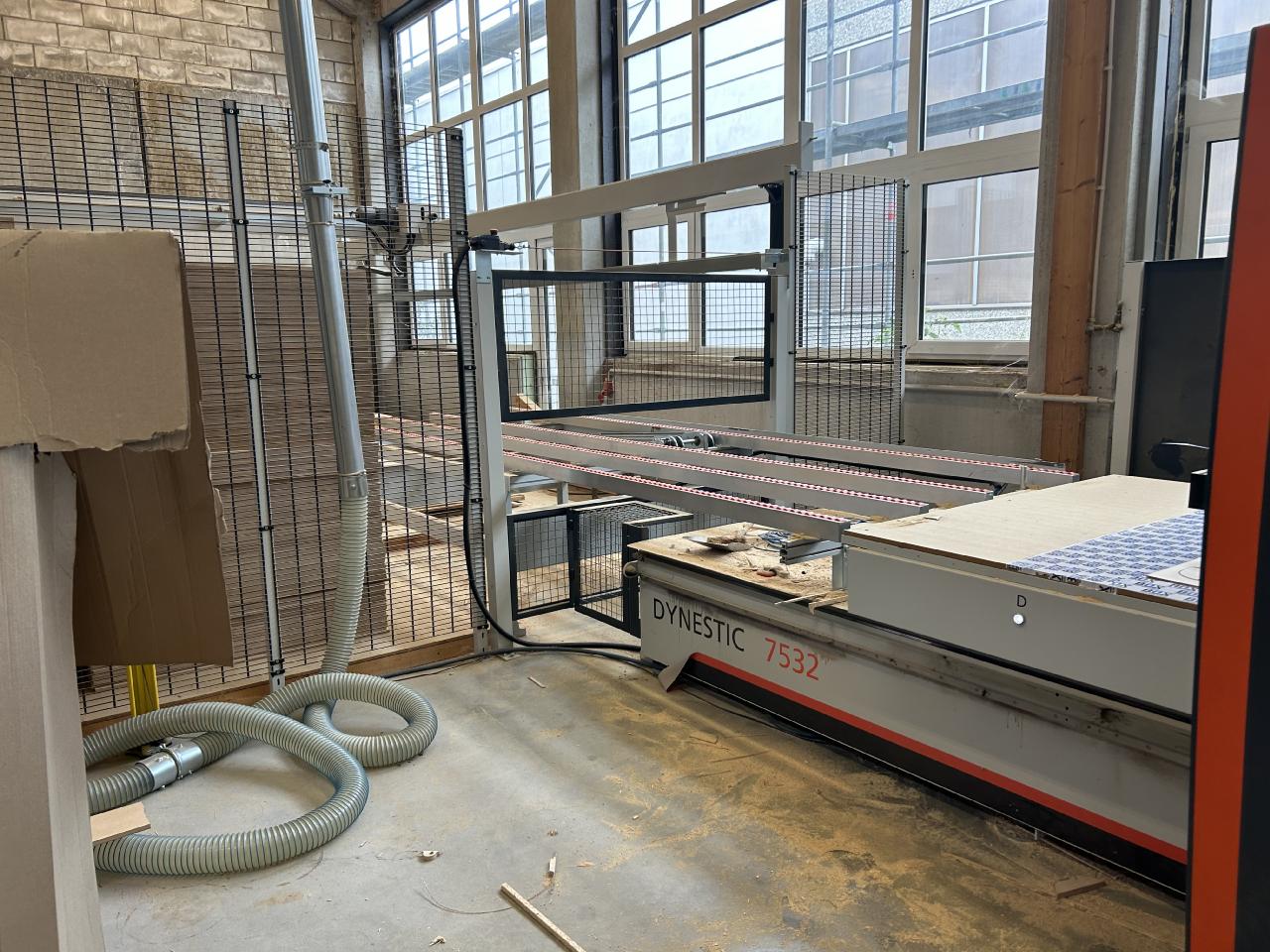

Beladetisch mit 4 Rollenbahnen
Zum manuellen oder automatischen Beladen von Plattenmaterial
Auch als Vorbereitungstisch zum Anbringen von Barcodelabels
für DYNESTIC 7532

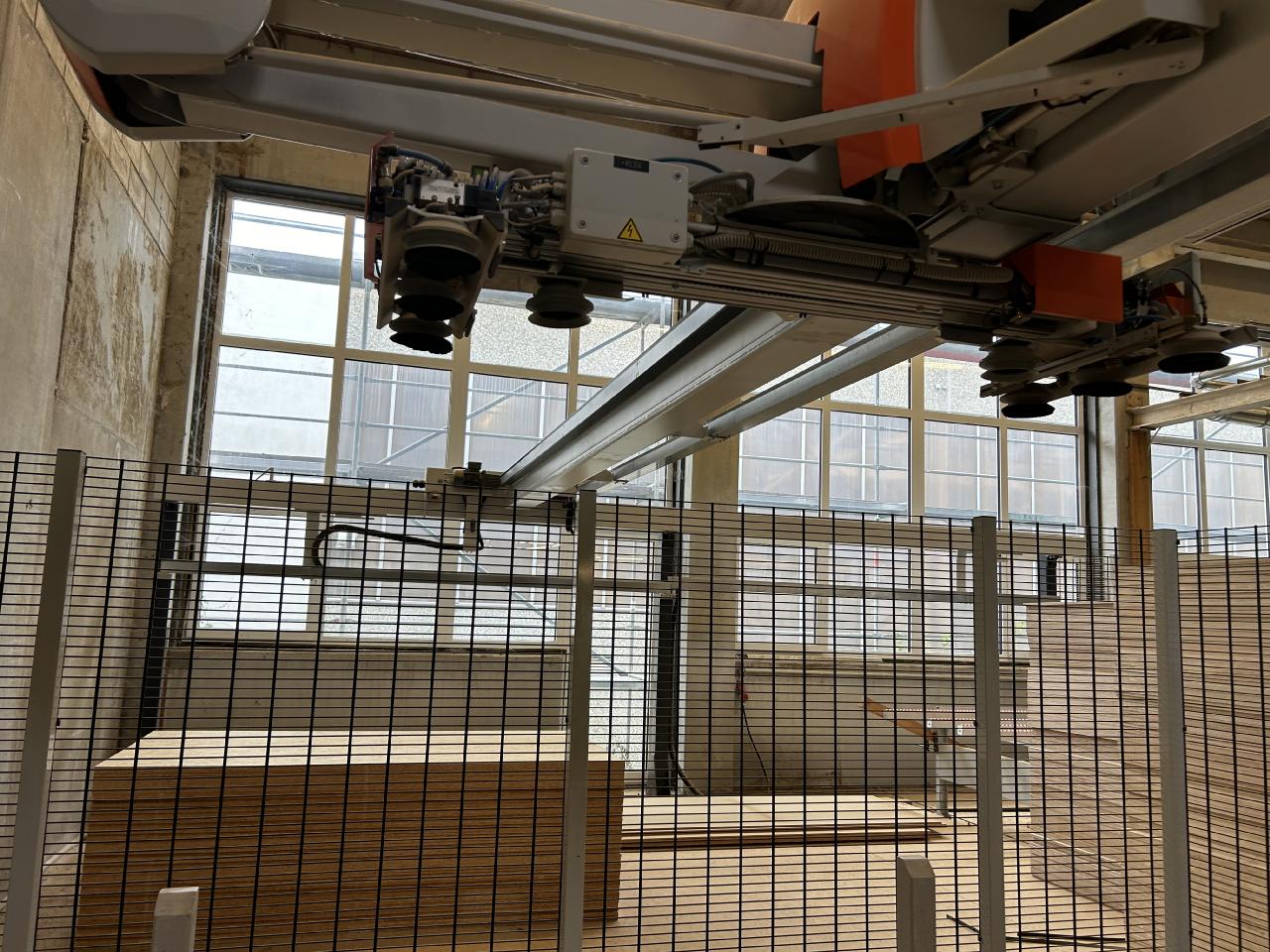

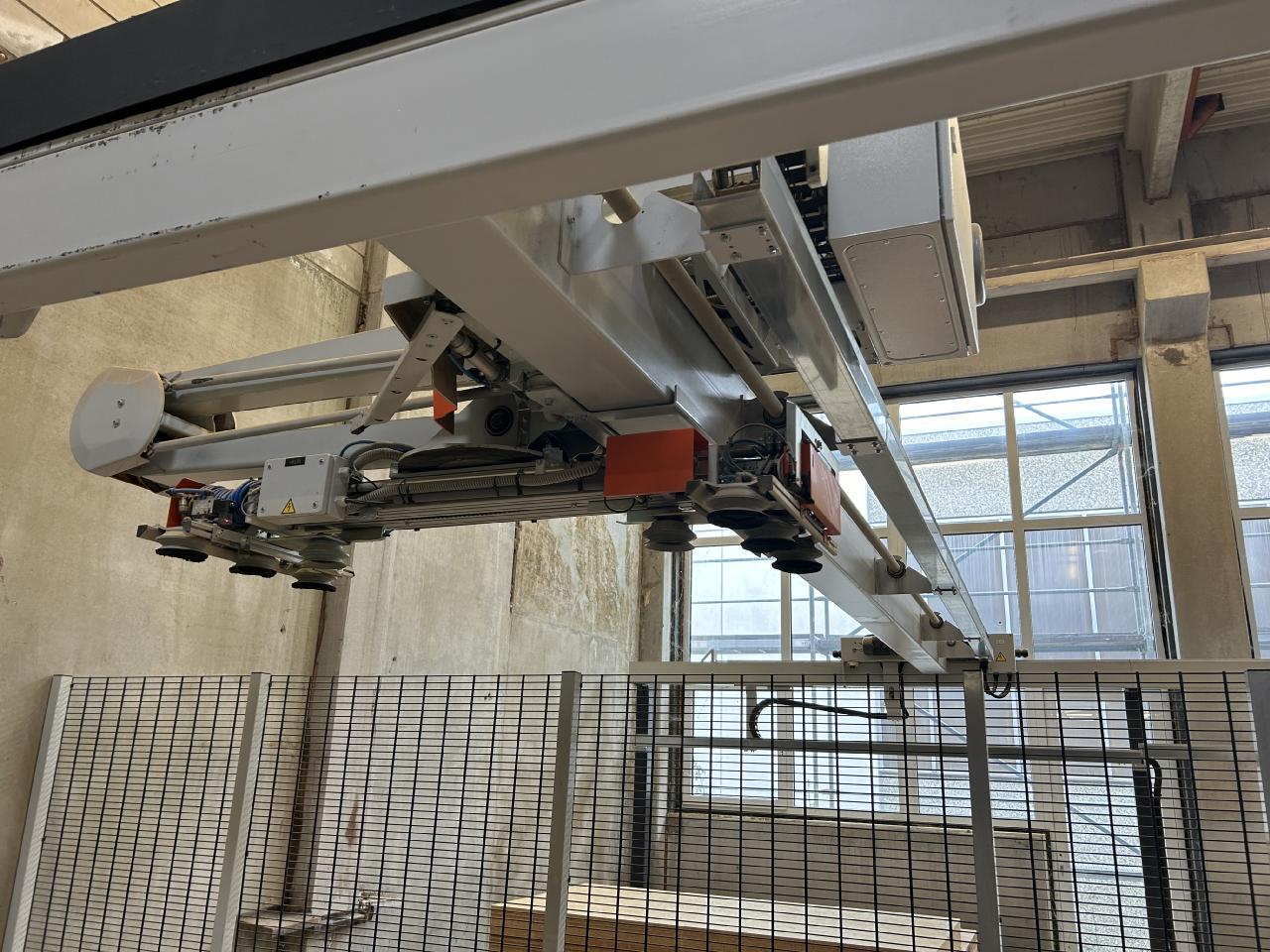

Einzugsvorrichtung am Fahrständer
Mit 4 Vakuumsaugern zum Aufnehmen des Plattenmaterials
und automatischen Transport auf den Bearbeitungstisch
Abschieber am Fahrständer, gesteuert
Inklusive simultaner Absaugung der Verschleißplatte während des Abschiebens
mit 1 Stück. Absaugstutzen Ø 250 mm
inkl. Unterflurabsaugung, Absaugschacht am Ende des Abnahmetisches
mit 2 Stück Absaugstutzen Ø 80 mm
Förderband komplett
Riemenförderer zur Weiterführung der Werkstücke vom Auflagepunkt der externen Beschickung
zum Übergabepunkt der Maschine
10" Lineal pneumatisch hebbar (AUT 12) an Vorderkante des Maschinentisches; ideal zum sicheren Abschieben auch kleinerer Werkstücke

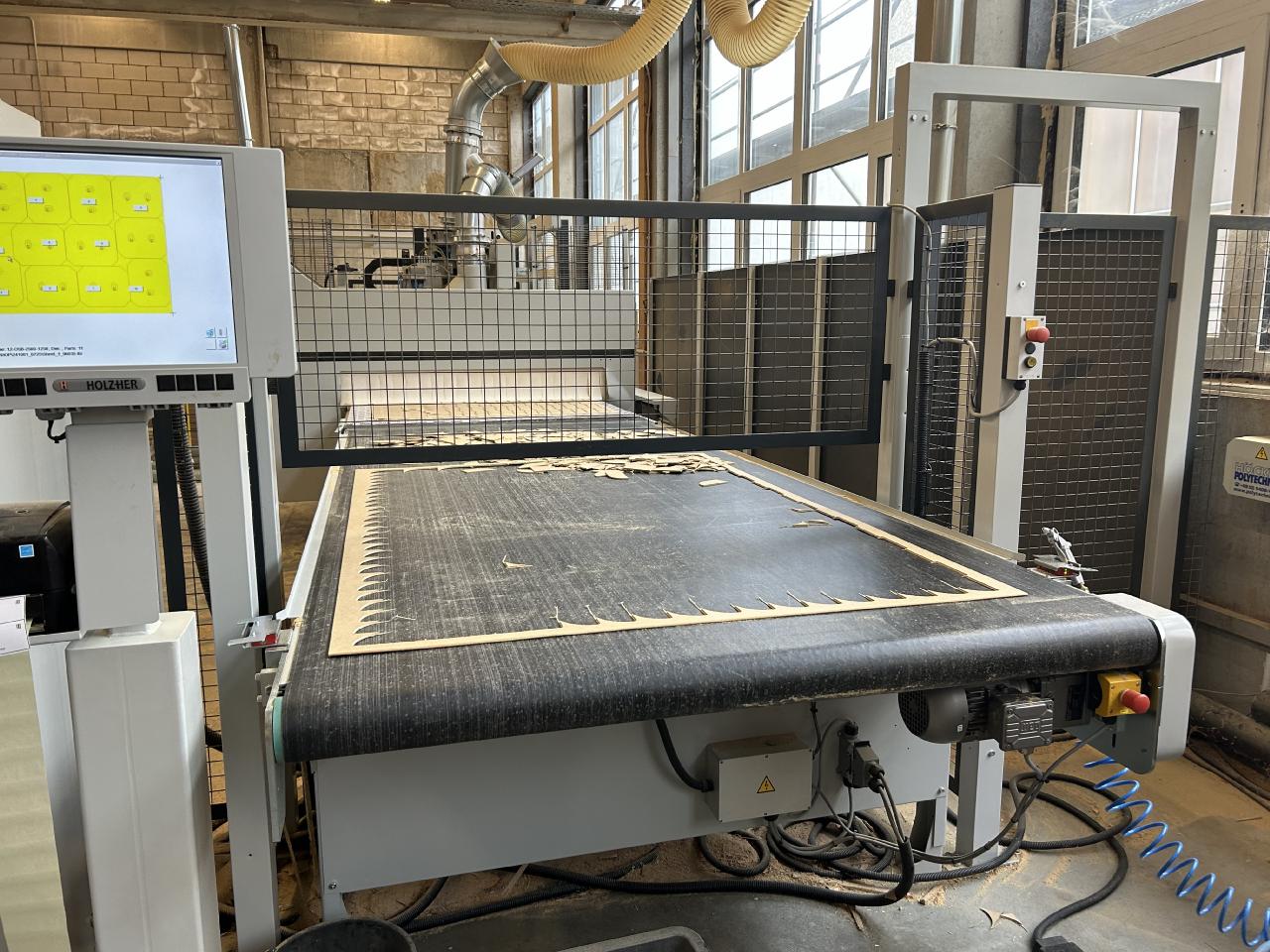

Abnahmetisch, mit Förderband
Inklusive Lichtschranke und Unterflurabsaugung
