Gebrauchtmaschine
Baujahr 2022
Zustand: neuwertig
mit 6 Monaten voller Gewährleistung!
nur 70 Betriebsstunden; Maschine war noch nicht im Produktionseinsatz!
Ausstattung und technische Daten:
GRUNDMASCHINE

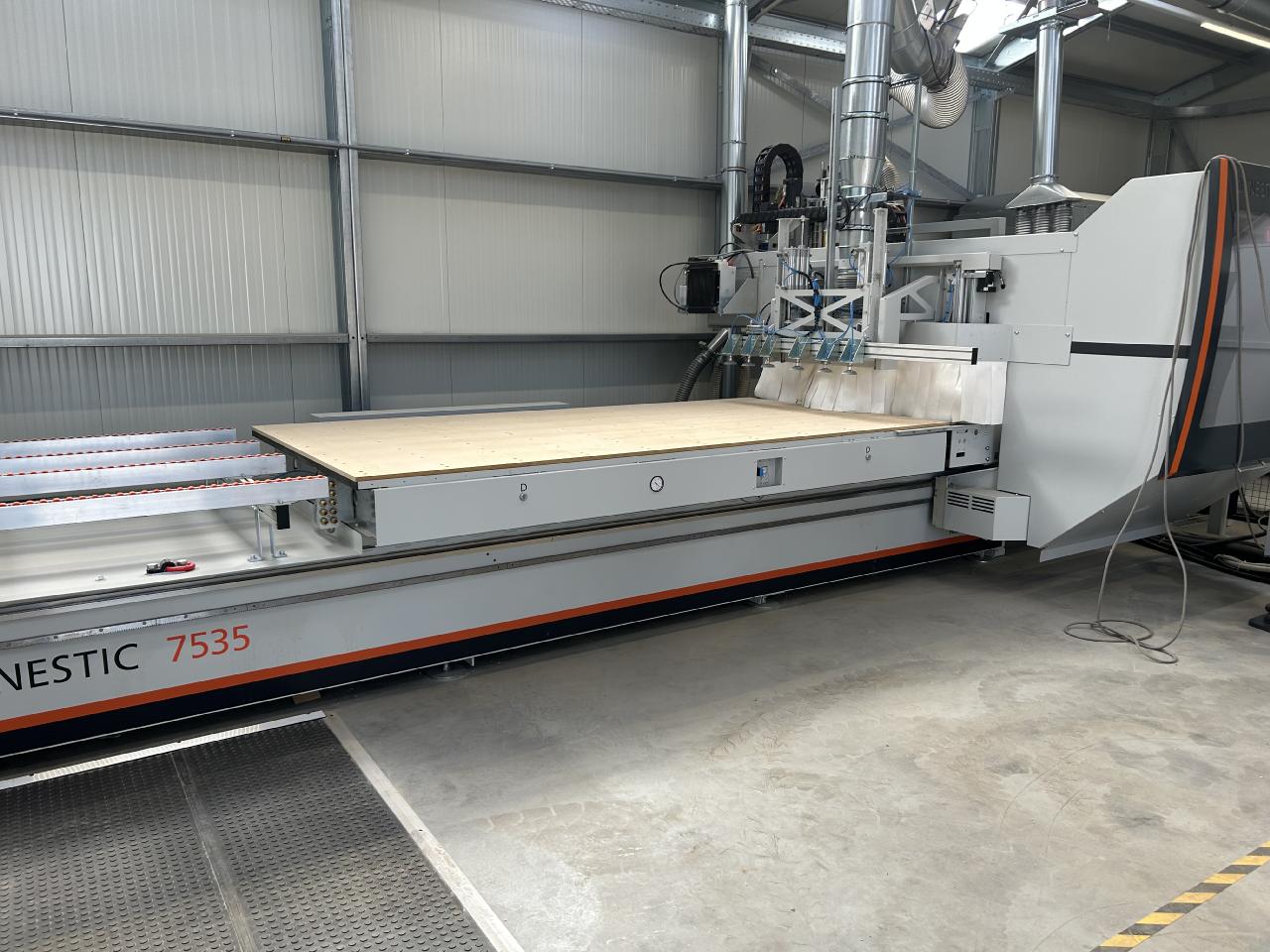

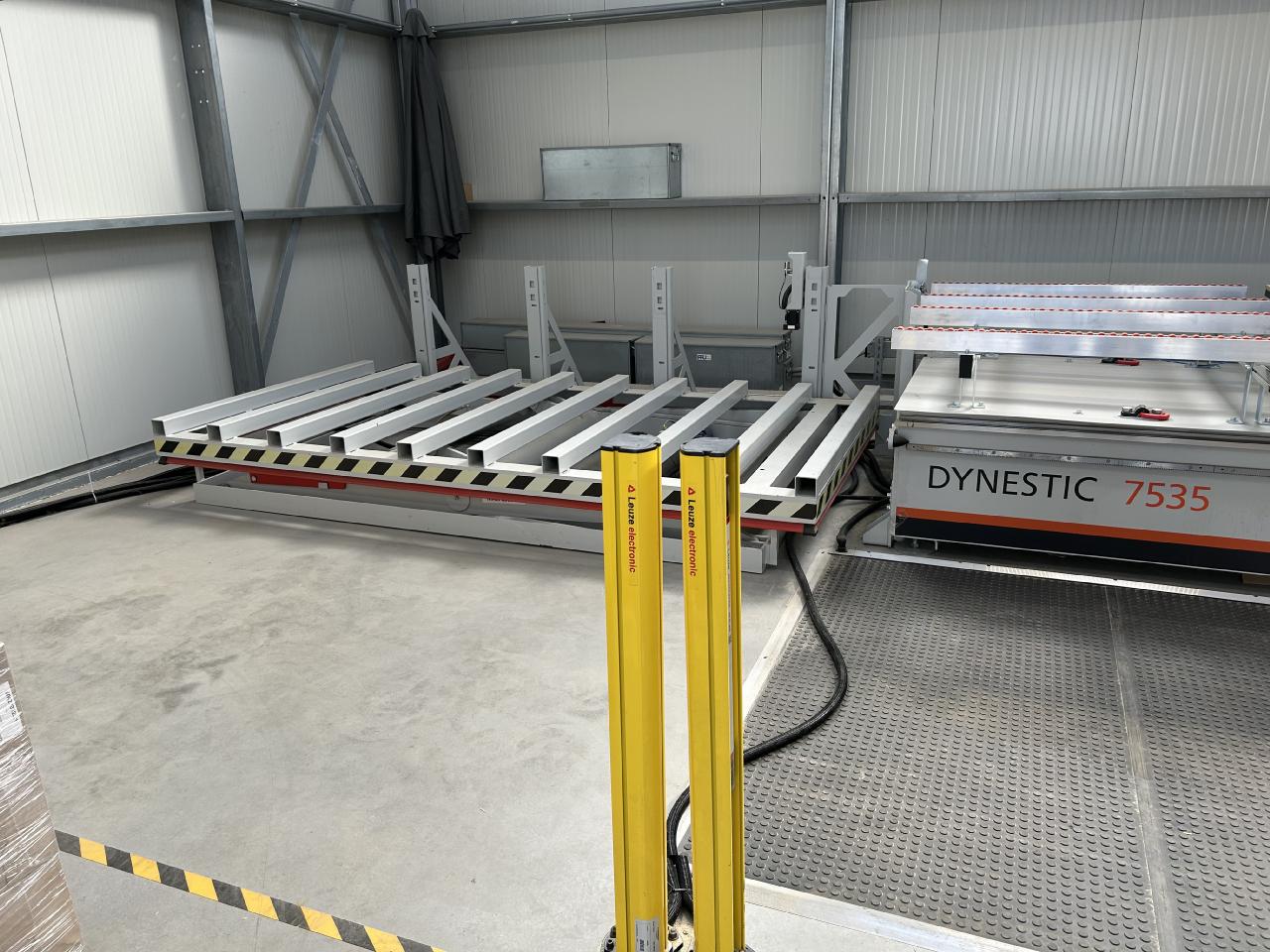

Holz-Her Bearbeitungszentrum DYNESTIC 7535 10.5 Lift
Bearbeitungslänge 3100 mm
Maschinengestell in geschweißter Konstruktion
mit geschliffenen und gehärteten Prismenführungen für den Fahrständer,
Aggregatekopf und Konsolen

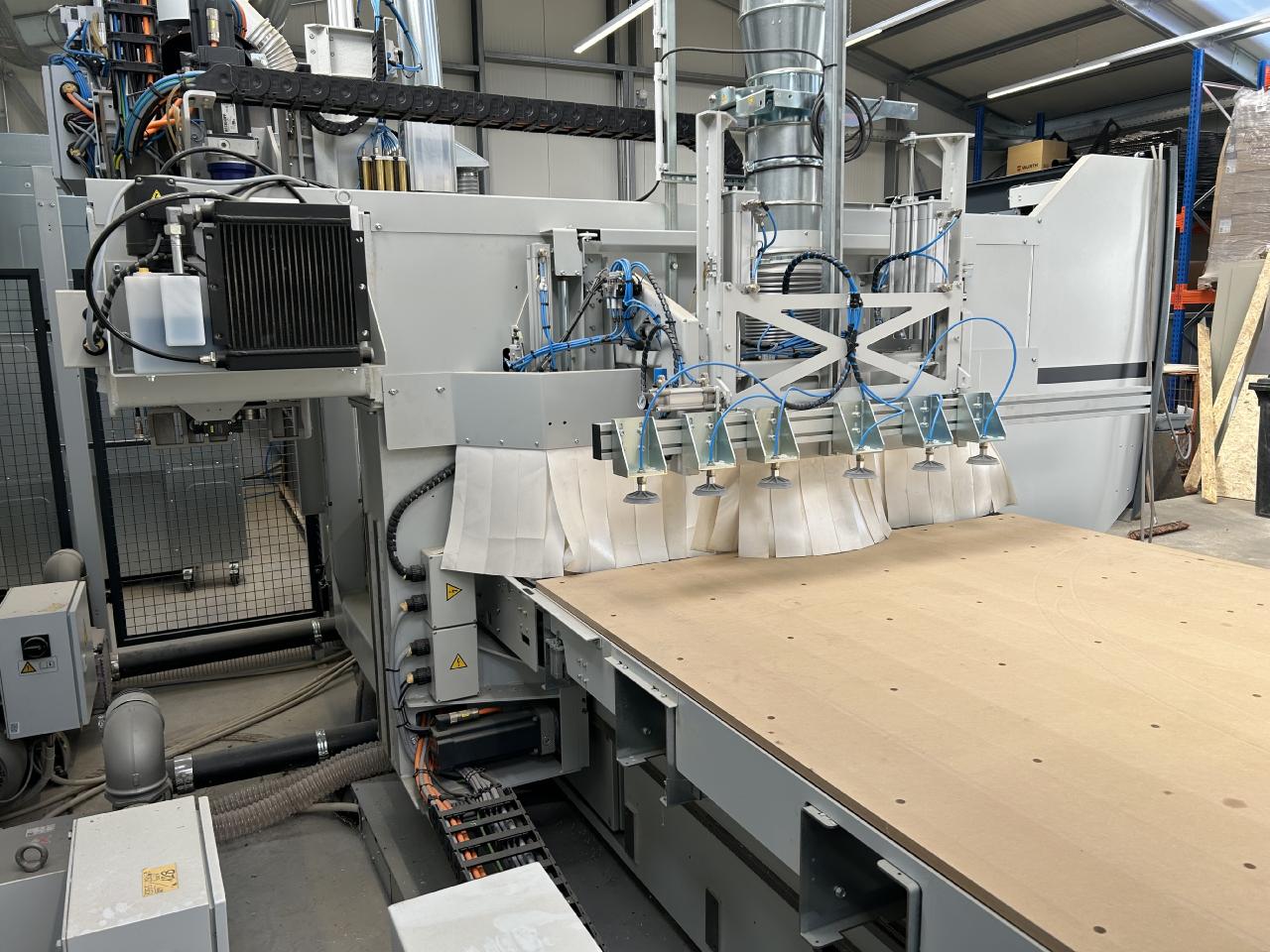

Fahrständer in Gantry-Ausführung
Zahnstangenantrieb, schrägverzahnt, in X- und Y-Richtung,
1 x Kugelgewindespindel in Z-Richtung zur präzisen Positionierung

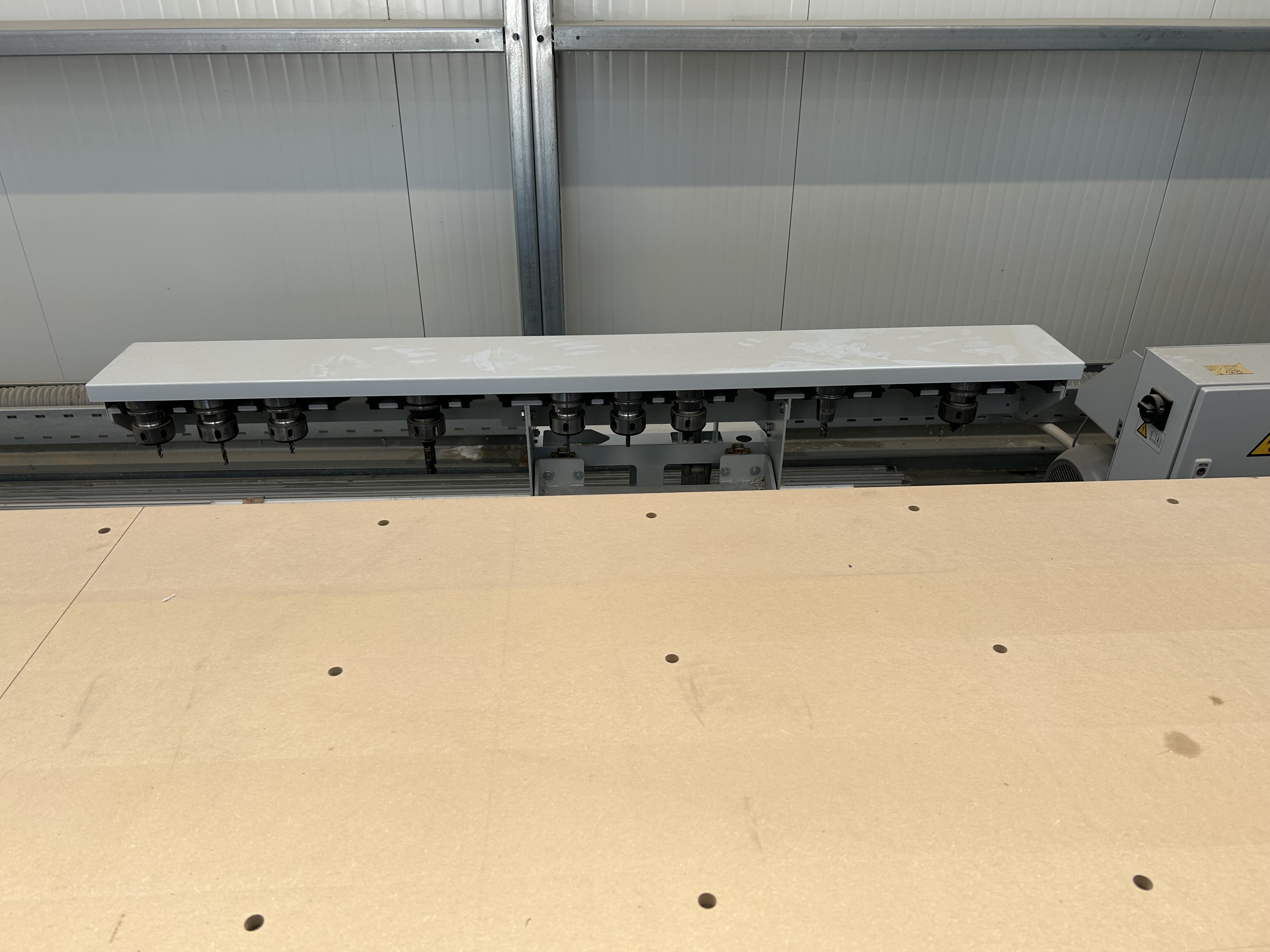

MATRIX Tisch
Fester, durchgehender Bearbeitungstisch mit Rastereinteilung, durchgehenden
Nuten in X- und Y-Richtung, Abstand der Nuten 50 mm mit 25 Meter
Dichtschnur zur Aufspannung der Verschleißplatte
1 Bearbeitungsfeld mit Anschlagleisten / Anschlag
Höhe 30 mm, pneumatisch absenkbar. Je 2 Anschlagleisten in Y Richtung und
1 Anschlag in X-Richtung rechts (von Vorderkante Maschine betrachtet)
Fernwartung
Integrierte Netzwerkkarte zur Datenübertragung von Steuerungs- und
Programmdaten. Datenübertragung erfolgt über High-Speed Internetanschluss
Voraussetzung: High-Speed Internetanschluss an der Maschine
USB-Anschluss
zur Datensicherung bzw. für ein direktes Einspielen von
Bearbeitungsprogrammen am Bedienfeld
TECHNISCHE DATEN
Bearbeitungsmaße 7535 10.5:
Max. Auflagefläche auf Nestingtisch:
X = 3100 mm Y = 1560 mm
Max. Verfahrwege:
X = 4695 mm Y = 2305 mm Z = 565 mm
Max. Bearbeitungshöhe 7535/7735 Classic ohne Abschieber (Pusher):
Z = 300 mm von Tischoberkante (ohne Verschleißplatte)
Max. Überfahrhöhe des Abschiebers über den Tisch der Push/Auto/Lift
Versionen:
Z = 250 mm von Tischoberkante (ohne Verschleißplatte)
Maximale programmierbare Geschwindigkeit
Vektorgeschwindigkeit: 128,0 m/min
X = 80 m/min, Y = 100 m/min, Z = 25 m/min
MASCHINENBEDIENUNG
SOFTWARE
CAMPUS V7 PLUS CAD/CAM Software 1 x Lizenz inkl. Materialabtragsimulation
BetterSim
1 Stk. Softwarelizenz gesichert über Lizenzstecker für die Maschine
CAMPUS V7 PLUS, Software für CNC-Bearbeitungszentren:
Bestehend aus:
1. CAMPUS NC-HOPS
2. CAMPUS aCADemy
3. CAMPUS MT-Manager
4. CAMPUS Workcenter V7 PLUS
5. CAMPUS 3D Materialabtragsimulation BetterSim
CAMPUS NC-HOPS
Grafisches Variantensystem mit WOP und CAD/CAM Eigenschaften zur Erstellung von
Teilevarianten mit Makrotechnik
Hi-Speed USB-Device Network-Server
Erlaubt die Verwendung der CAMPUS Single Lizenz auf der
Maschine oder einem Büro-Rechner im selben Netzwerk
Es ist jeweils eine Lizenz im Netzwerk nutzbar!
Zusätzlich:
CAMPUS V7 PLUS CAD/CAM Software 1 x Lizenz inkl. Materialabtragsimulation
BetterSim
1 Stk. Softwarelizenz gesichert über Dongle für Büro oder Maschine
CAMPUS V7 PLUS, Software für CNC-Bearbeitungszentren:
Bestehend aus:
1. CAMPUS NC-HOPS
2. CAMPUS aCADemy
3. CAMPUS MT-Manager
4. CAMPUS Workcenter V7 PLUS
5. CAMPUS 3D Materialabtragsimulation BetterSim
CAMPUS NC-HOPS
Grafisches Variantensystem mit WOP und CAD/CAM Eigenschaften zur Erstellung von
Teilevarianten mit Makrotechnik
CAMPUS NESTINGSOFTWARE
CAMPUS V7 "BetterNest" Freiformschachteln Nestingsoftware
1 Stk. Softwarelizenz gesichert über USB-Dongle für Büro oder Maschine
Freiform-Nesting-Software mit:
Verschachtelung frei geformter Teile möglich
Einlesen und Generieren der fertigen Programme
An- und Abfahrtstechnologie der Werkzeuge
Bericht und Labeling
Konfigurierbare Berichte für Gesamtschachtelergebnisse
Etiketten für geschachtelte Teile

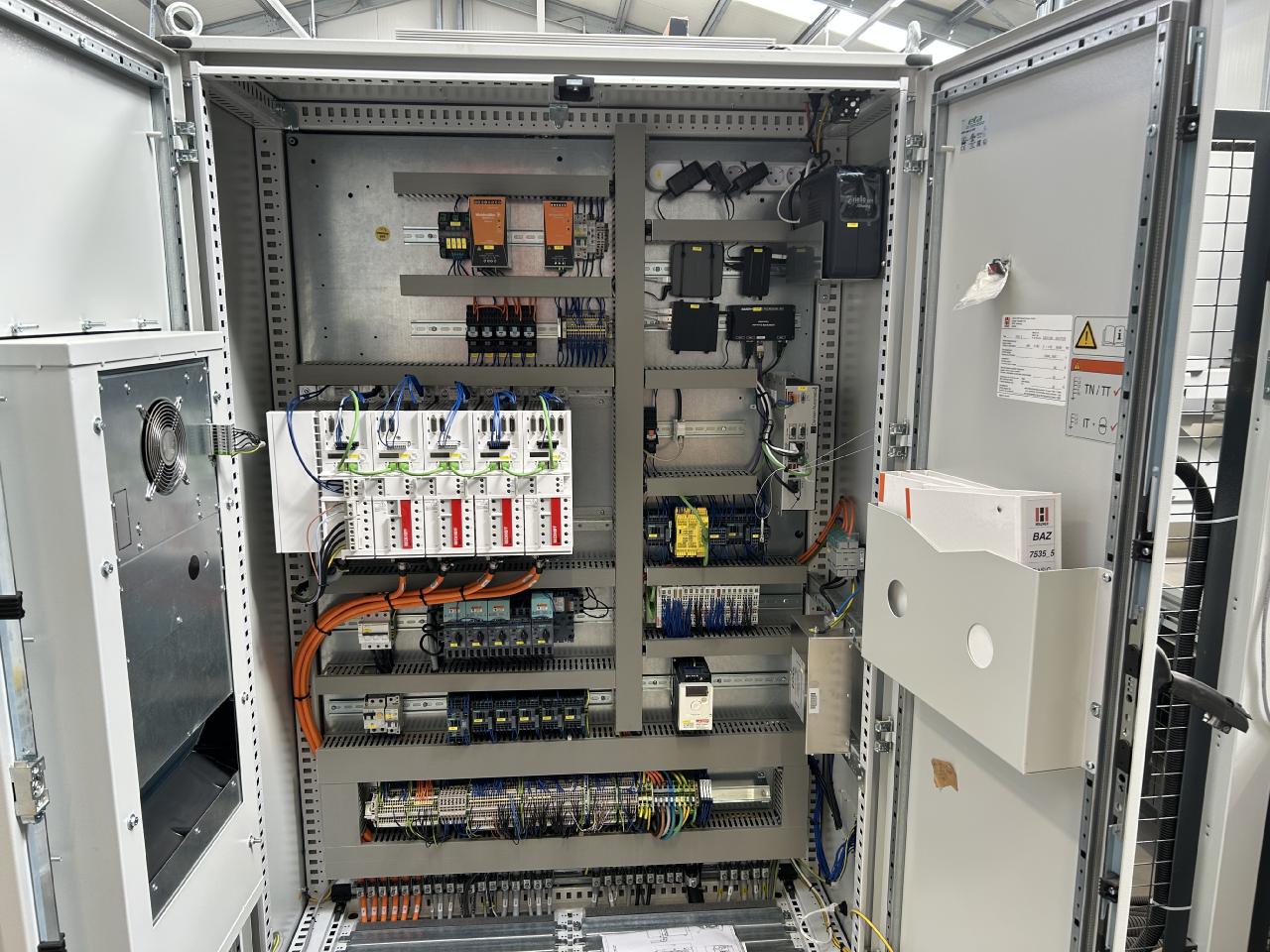

STEUERUNG
inkl. ECO-MODE - Zeitgesteuerte Abschaltung der Antriebs- und Steuerkomponenten zur
Energieeinsparung

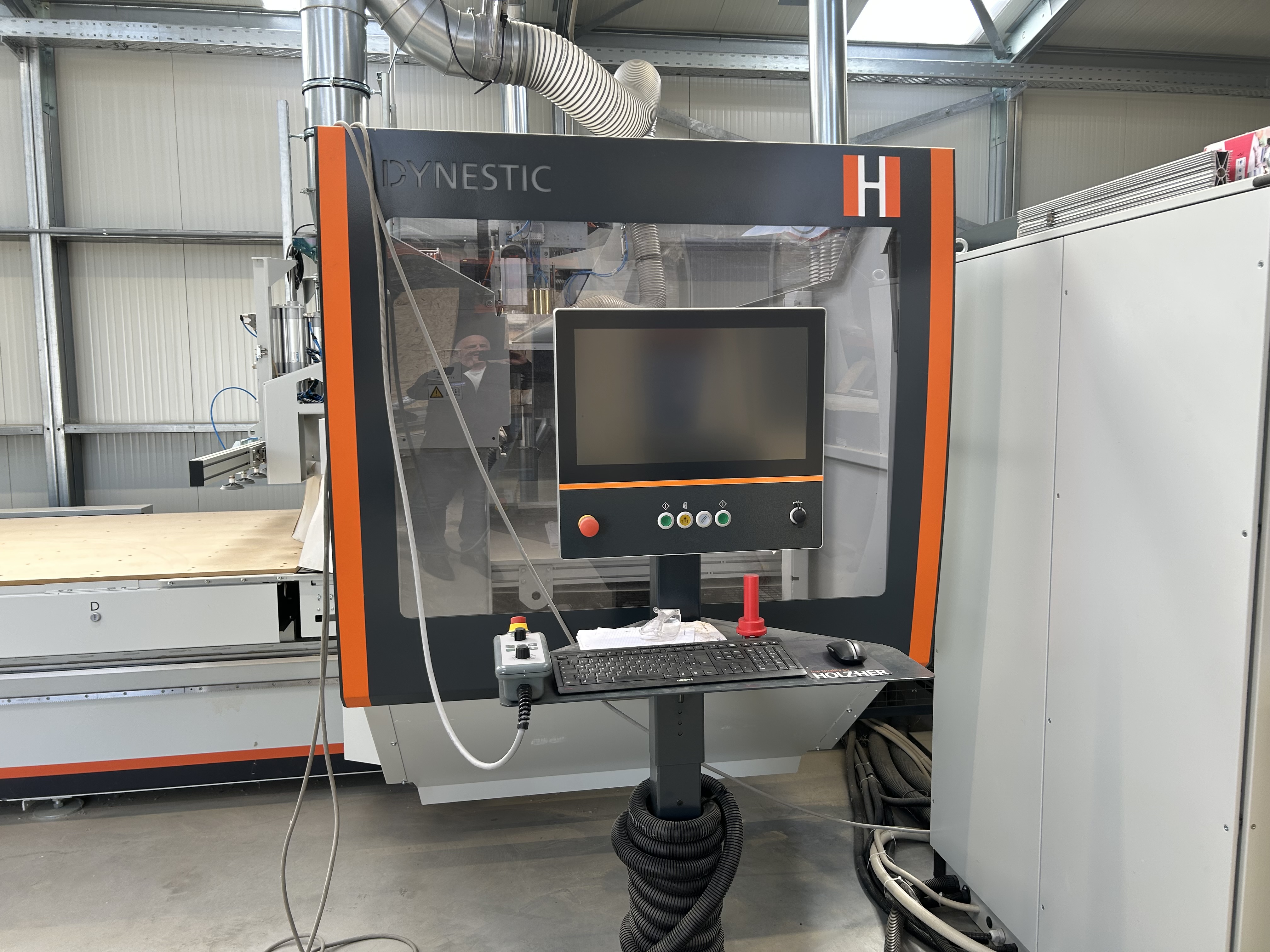

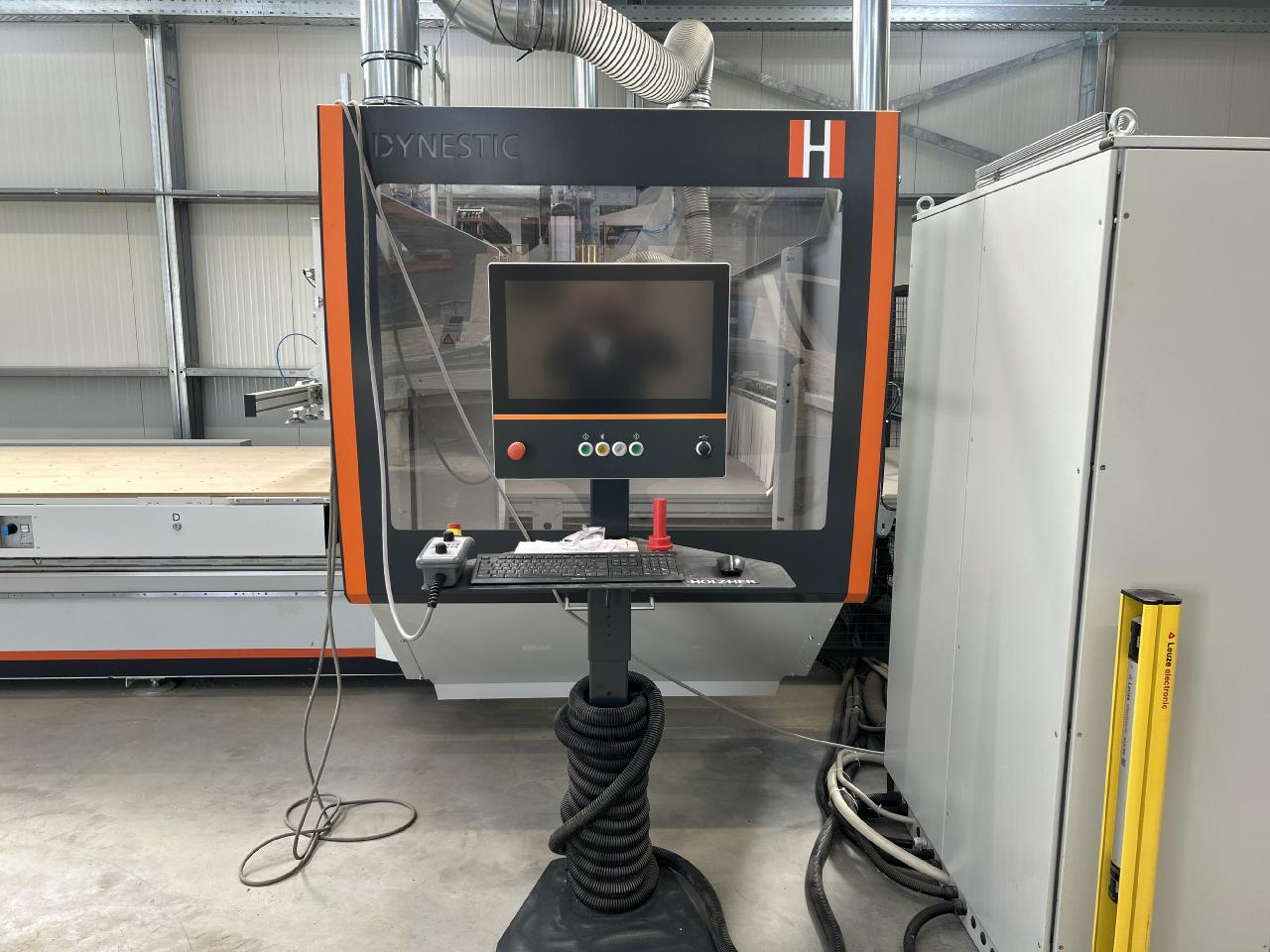

Windowsbasierende Industrie-PC Steuerung
WIN 10 IoT LTSC (long term support channel) 64 Bit
Intel Core i5-8500 - 3,00 GHz
8 GB RAM
256 GB M2 (NVMe SSD)
24 V DC Industrie Standard
Anzeige des Betriebszustandes
durch farblich wechselnde LED Leuchten in der Maschinenhaube
Elektronische Anschlagüberwachung für alle angewählten
Anschlagleisten bzw. Anschlagbolzen auf der Maschine.
Sicherheitsvorrichtung um Beschädigungen der Anschläge zu
verhindern
Handbediengerät zur Fernsteuerung der Maschine (13 m)
mit folgenden Bedienfunktionen:
- Start / Stopp des Bearbeitungsprogramms
- Geschwindigkeitsregelung der Bearbeitungszyklen
- Resettaste
- Manueller Vo
